CAD怎么打印图纸？完整操作步骤与常见问题解决

cad怎么打印图纸

CAD图纸打印操作指南

1. 页面设置管理器 - 输入命令PAGESETUP打开对话框 - 新建或修改页面设置 - 选择打印机/绘图仪型号（需提前安装驱动） - 设置图纸尺寸（ISO A3/A4等标准尺寸）

2. 打印区域设置 - 窗口选择：手动框选要打印的图形范围 - 范围打印：自动识别图形边界 - 显示/图形界限：按当前视口或预设界限打印

3. 打印比例控制 - 1:1比例打印（适合实物尺寸输出） - 自定义比例（如1:100等工程比例） - 勾选"布满图纸"自动适配比例

4. 打印样式设置 - 选择CTB或STB样式表 - 设置颜色对应线宽（建议0.15-0.5mm） - 启用"显示打印样式"预览效果

5. 方向与位置调整 - 纵向/横向打印切换 - 勾选"居中打印"自动对齐 - 通过X/Y偏移微调位置

6. 高级选项 - 设置打印质量（300-1200dpi） - 选择TrueType文字处理方式 - 配置图层打印开关（冻结不需打印的图层）

7. 预览与输出 - 点击"预览"检查效果 - 使用"打印戳记"添加工程信息 - 确认后点击"确定"开始打印

常见问题处理 - 线宽不显示：检查是否启用线宽显示（LWDISPLAY=1） - 文字缺失：将字体样式改为SHX格式 - 打印不全：检查图形是否超出可打印区域 - 颜色异常：确认打印样式表是否应用正确

cad打印图纸的步骤详解？

打开AutoCAD软件并加载需要打印的图纸文件。确认图纸内容完整无误，图层设置符合打印要求。

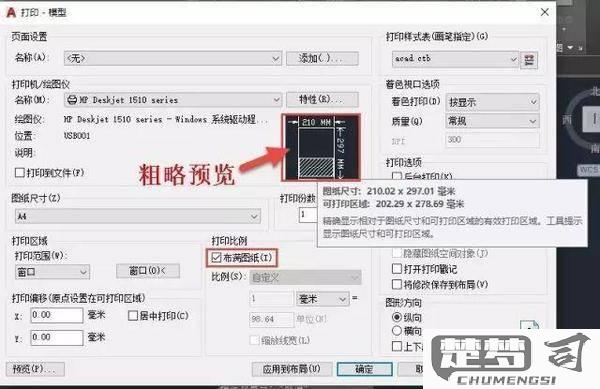

进入打印设置界面： 1. 使用快捷键Ctrl+P或点击顶部菜单栏"输出"-"打印" 2. 在打印对话框中选择正确的打印机/绘图仪 3. 设置纸张尺寸为实际使用的图纸规格 4. 选择打印区域为"窗口"并框选需要打印的图形范围

调整打印参数： - 打印比例选择"适合图纸"或输入特定比例值 - 勾选"居中打印"确保图纸位置正确 - 设置打印样式表为monochrome.ctb（黑白打印）或其他所需样式 - 确认图形方向与纸张方向匹配

预览与调整： 1. 点击"预览"按钮查看打印效果 2. 检查线宽、颜色是否显示正确 3. 确认文字和标注清晰可读 4. 如发现问题返回设置界面调整

执行打印： 1. 关闭预览返回打印对话框 2. 点击"确定"开始打印 3. 如使用网络打印机需确认连接状态 4. 等待打印完成并检查输出质量

常见问题处理： - 打印不全时检查图形边界是否超出纸张范围 - 线条过淡时调整打印样式表线宽设置 - 文字模糊时确认使用的是TrueType字体 - 颜色异常时检查打印样式表颜色设置

cad打印图纸时如何设置比例？

在CAD中设置打印比例需要按照以下步骤操作：

1. 打开需要打印的图纸文件，输入PLOT命令或点击菜单栏的"文件"-"打印"。

2. 在打印对话框的"打印机/绘图仪"部分选择正确的输出设备。

3. 在"图纸尺寸"下拉菜单中选择合适的纸张尺寸。

4. 关键的比例设置部分： - 在"打印比例"区域取消勾选"布满图纸" - 在比例下拉菜单中选择需要的标准比例（如1:100） - 或手动输入自定义比例（如"1毫米=1单位"表示1:1比例）

5. 在"打印范围"中选择"窗口"并框选要打印的图形区域。

6. 勾选"居中打印"确保图形位于纸张中央。

7. 点击"预览"按钮确认比例设置是否正确： - 检查图形是否完整显示 - 确认尺寸标注是否清晰可读 - 查看标题栏文字大小是否合适

8. 如需调整，返回修改比例值或图纸方向（横向/纵向）。

9. 确认无误后点击"确定"开始打印。

注意事项： - 模型空间打印时比例设置直接影响输出效果 - 布局空间打印时建议在视口中设置比例（通过视口工具栏或MVIEW命令） - 对于大比例图纸（如1:50），可能需要分多张图纸打印 - 打印线宽可通过"打印样式表"单独设置

cad打印图纸常见问题及解决方法？

1. 打印比例不正确

• 问题表现：图纸打印后尺寸与设计尺寸不符
• 解决方法：
  • 检查打印对话框中的"打印比例"设置，确保选择1:1或正确比例
  • 在模型空间打印时确认是否勾选"布满图纸"选项
  • 在布局空间检查视口比例设置是否正确
  • 使用DI命令测量图纸关键尺寸验证比例

2. 打印线条过细或过粗

• 问题表现：线条显示不正常，影响图纸可读性
• 解决方法：
  • 检查图层线宽设置，确保不为"默认"
  • 在打印样式表(CTB/STB)中调整对应颜色的线宽
  • 确认打印机属性中的"优化细线"选项是否启用
  • 避免使用TrueType字体打印细线

3. 打印内容缺失

• 问题表现：部分图形或文字未打印出来
• 解决方法：
  • 检查图层是否被设置为"不打印"
  • 确认对象是否位于冻结或关闭的图层
  • 检查打印区域设置是否正确包含所有对象
  • 尝试使用"窗口选择"重新定义打印范围

4. 打印颜色异常

• 问题表现：打印颜色与屏幕显示不一致
• 解决方法：
  • 检查打印样式表是否设置为"monochrome.ctb"(黑白打印)
  • 确认打印机墨盒状态是否正常
  • 在打印样式编辑器中检查颜色映射设置
  • 尝试更新打印机驱动程序

5. 文字显示问题

• 问题表现：文字模糊、缺失或变为方框
• 解决方法：
  • 确认使用的字体在系统中已安装
  • 将TrueType字体替换为SHX字体
  • 检查文字高度设置是否适合打印比例
  • 尝试将文字转换为多行文字(MTEXT)

6. 打印速度过慢

• 问题表现：打印作业处理时间长
• 解决方法：
  • 减少图纸中的填充图案和复杂线型
  • 将光栅图像转换为DWG格式
  • 尝试使用"打印到文件"后再发送到打印机
  • 升级打印机内存或驱动程序

7. 打印偏移问题

• 问题表现：图纸内容未居中或超出边界
• 解决方法：
  • 检查打印机属性中的页边距设置
  • 在CAD打印设置中调整"打印偏移"参数
  • 确认图纸尺寸与打印机纸张尺寸匹配
  • 尝试勾选"居中打印"选项

8. 虚线/点划线显示为实线

• 问题表现：非连续线型打印效果不正确
• 解决方法：
  • 调整线型比例(LTSCALE)设置
  • 在打印样式中检查线型替代设置
  • 确保使用适当的打印精度(如600dpi以上)
  • 尝试重新加载线型定义

9. PDF输出问题

• 问题表现：转换为PDF时出现异常
• 解决方法：
  • 使用专业的CAD转PDF打印机(如Adobe PDF)
  • 检查PDF选项中的"矢量质量"设置
  • 确保选择"发布为PDF"而非"打印为PDF"
  • 尝试将图纸输出为DWF格式再转换

10. 打印机不响应

• 问题表现：CAD无法连接打印机
• 解决方法：
  • 检查打印机是否设置为默认打印机
  • 尝试通过Windows系统打印测试页
  • 重启打印后台处理服务(Spooler)
  • 临时关闭杀毒软件防火墙测试
