数据库ER图怎么画？详细步骤与工具推荐

数据库er图怎么画

核心概念理解

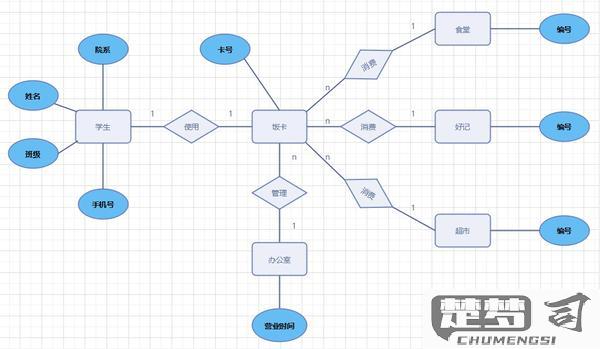

实体关系图（ER图）包含三个基本要素： - 实体：矩形表示，如"学生"、"课程" - 属性：椭圆表示，如"学号"、"姓名" - 关系：菱形表示，如"选修"、"教授"

绘制步骤详解

确定实体识别系统中需要存储的主要对象，每个实体对应数据库中的一个表
定义属性为每个实体确定属性，主键属性需要加下划线标识
建立关系明确实体间的关联类型： - 一对一（1:1） - 一对多（1:N） - 多对多（M:N）
确定基数约束在关系连线上标注数量关系，如"1..1"、"0..*"

实用工具推荐

专业工具：Microsoft Visio、Lucidchart、Draw.io
在线工具：dbdiagram.io、ERDPlus
编程工具：PlantUML、Mermaid.js

最佳实践建议

命名规范：使用英文命名，避免特殊字符
布局优化：重要实体居中放置，减少连线交叉
版本控制：保存不同版本的设计方案
注释说明：为复杂关系添加文字说明

常见错误规避

避免过度使用多对多关系
不要遗漏外键关系
注意属性是否应该属于实体还是关系
警惕冗余关系的出现

实例演示

以简单的学生选课系统为例： [学生] ---- <选修> ---- [课程] | | 学号(PK) 课程ID(PK) 姓名课程名专业学分年级

数据库ER图绘制步骤详解？

1. 需求分析阶段

与业务方深入沟通了解系统需求
记录所有需要存储的业务实体和关系
明确系统边界和功能范围
收集业务表单、报表等原始资料

2. 识别实体

从需求文档中提取名词作为候选实体
筛选具有独立存在意义的实体
常见实体类型：人员、物品、地点、事件等
示例：学生、课程、教师、教室

3. 确定实体属性

为每个实体定义详细属性
区分标识属性（主键）和描述属性
属性应满足原子性（不可再分）
示例：学生实体包含学号、姓名、性别等属性

4. 识别实体间关系

分析实体间的业务关联
确定关系类型：一对一、一对多、多对多
标注关系的参与约束（强制/可选）
示例：学生与课程是多对多关系

5. 绘制ER图初稿

使用矩形表示实体
菱形表示关系
椭圆表示属性
连线表示关联
标注基数和参与度

6. 规范化设计

检查并消除冗余数据和关系
应用范式理论优化设计
确保满足第一、第二、第三范式
必要时进行反规范化处理

7. 验证与优化

与业务方确认ER图准确性
检查是否满足所有查询需求
评估性能考虑因素
调整实体拆分与合并

8. 工具选择建议

专业工具：ERwin、PowerDesigner
开源工具：MySQL Workbench、Dia
在线工具：Lucidchart、Draw.io
代码生成工具：PDManer

9. 常见问题处理

多值属性处理：转换为独立实体
继承关系处理：选择适当策略
历史数据存储：考虑时间维度
多语言支持：设计扩展方案

10. 文档输出

生成完整的ER图文档
包含实体属性详细说明
记录重要的设计决策
维护版本变更记录

ER图中实体和关系如何表示？

在ER（实体-关系）图中，实体和关系的表示遵循标准化图形符号：

实体表示 - 矩形框表示实体 - 实体名称写在矩形框内部 - 示例： ┌───────────┐ │ 学生 │ └───────────┘
关系表示 - 菱形框表示关系 - 关系名称写在菱形框内部 - 示例： `
```
 ┌───────┐
 │  选课  │
 └───────┘
```
`
连接方式 - 直线连接实体和关系 - 关系与参与实体之间必须用无方向直线连接 - 示例： ┌───────────┐ ┌───────┐ ┌───────────┐ │ 学生 ├───────┤ 选课 ├───────┤ 课程 │ └───────────┘ └───────┘ └───────────┘

属性表示 - 椭圆表示属性 - 用直线连接到所属实体或关系 - 主键属性加下划线 - 示例： `

    ┌───────┐
    │ 学号  │
    └───┬───┘
        │
  ┌─────┴─────┐
  │   学生   │
  └──────────┘

基数约束表示 - 在连接线旁标注1:N、M:N等 - 常用表示法： - 乌鸦脚表示多 - 单线表示1 - 示例：

```
┌───────────┐ (1)   ┌───────┐   (N) ┌───────────┐
│  部门    ├───────┤  属于  ├───────┤  员工    │
└───────────┘       └───────┘       └───────────┘
```

弱实体表示 - 双矩形框表示弱实体 - 与所有者实体用双菱形连接 - 示例： ┌───────────┐ ┌───────┐ ┌═══════════┐ │ 订单 ├───────┤ 包含 ├───────║ 订单明细 ║ └───────────┘ └───────┘ └═══════════┘

绘制ER图时应注意： - 实体名称使用单数名词 - 关系名称使用动词短语 - 避免交叉连线 - 保持布局整洁对称 - 重要实体尽量放在图表中央

常用工具推荐： - Microsoft Visio（标准ER图符号） - Lucidchart（在线协作工具） - draw.io（免费在线工具） - MySQL Workbench（数据库设计专用）

数据库设计ER图常用工具推荐？

专业级工具

MySQL Workbench - 特点：官方出品，支持正向/逆向工程，可直接生成SQL脚本 - 适用场景：MySQL数据库设计开发全流程 - 优势：免费、与MySQL深度集成
Oracle SQL Developer Data Modeler - 特点：支持逻辑/物理模型，多维度分析功能 - 适用场景：企业级复杂数据库设计 - 优势：免费、支持多种数据库类型
ER/Studio - 特点：团队协作功能强大，支持版本控制 - 适用场景：中大型企业项目 - 优势：跨平台、支持数据字典管理
