CAD画角度怎么画？掌握这些技巧轻松搞定

cad画角度怎么画

在CAD中绘制角度的具体操作方法如下：

使用直线命令绘制角度 - 输入LINE命令或点击直线工具 - 指定起点后，输入@长度<角度（例如@100<45表示绘制一条100单位长、45度的直线） - 按Enter确认
使用旋转命令创建角度 - 先绘制一条基准直线 - 输入ROTATE命令 - 选择对象后指定基点 - 输入旋转角度值
使用极轴追踪辅助绘制 - 按F10开启极轴追踪 - 设置所需角度增量（右键点击极轴按钮→设置） - 绘制时自动捕捉设定角度

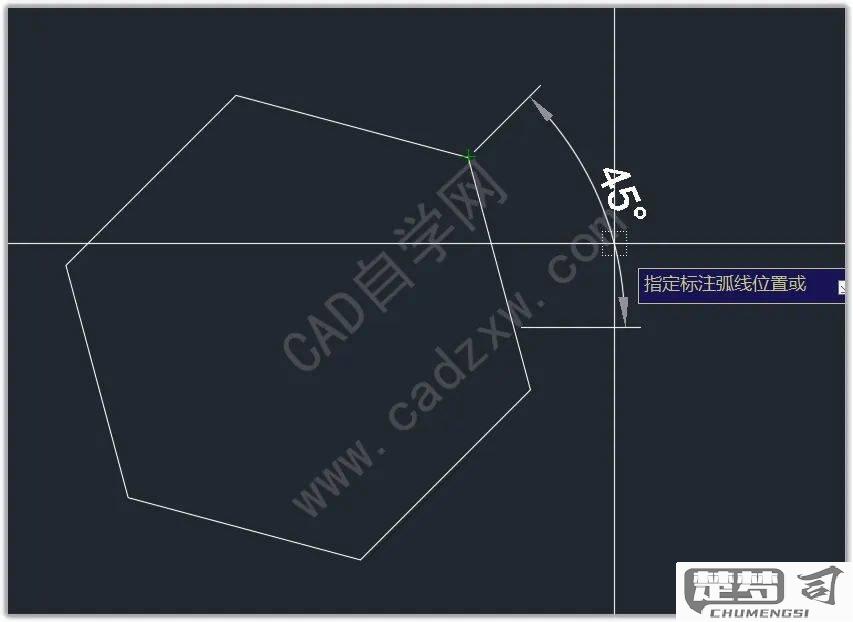

角度标注验证 - 使用DIMANGULAR命令 - 依次选择两条边线 - 放置标注查看实际角度值
精确角度绘制技巧 - 结合对象捕捉（F3）确保端点准确 - 使用UNITS命令检查角度单位设置 - 临时替代键输入法：在命令执行时直接输入<角度值

注意：角度默认以X轴正方向为0度基准，逆时针方向为正角度。需要修改基准方向时，可通过UNITS命令调整。

在CAD软件中精确绘制特定角度可通过以下几种方法实现：

极坐标输入法 - 启动直线命令后输入@长度<角度（如@100<45表示绘制一条100单位长、45度角的直线） - 该方法适用于已知线段长度和角度的情况
角度替代功能 - 绘制直线时按住Shift键并输入<角度值（如<30） - 光标将被锁定在指定角度方向，此时可输入长度值
动态输入设置 - 启用状态栏的"动态输入"功能（F12键） - 在绘制过程中直接输入长度后按Tab键切换到角度输入框
旋转命令辅助 - 先绘制基准线 - 使用ROTATE命令时输入精确角度值 - 配合参照选项(R)可基于现有对象进行角度旋转
构造线辅助法 - 用XLINE命令创建角度构造线 - 输入角度参数时可指定参照线（R选项） - 后续绘图可捕捉到构造线作为角度基准
系统变量控制 - 设置ANGDIR（0=逆时针/1=顺时针） - 调整ANGBASE改变0度基准方向 - 通过UNITS命令设置角度精度和显示格式

注意事项： - 角度方向默认以正东方向为0度基准 - 负角度表示顺时针方向 - 配合对象捕捉(F3)和极轴追踪(F10)可提高精度 - 复杂角度可通过计算器(CAL命令)进行表达式输入

在CAD软件中绘制角度需要掌握核心操作方法和实用技巧，以下为详细操作指南：

基本角度绘制方法 - 使用构造线命令（XLINE）创建角度参照线 `cad 命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: A 输入构造线的角度 (0) 或 [参照(R)]: 45 - 通过极轴追踪精确绘制角度cad 命令: LINE 指定第一点: 指定下一点: @100<30 (表示长度为100，角度30度的线段) `
高级角度绘制技巧 - 角度标注与修改联动 - 使用DIMANGULAR命令标注后，双击标注值可直接修改角度 - 启用参数化约束中的角度约束（GEOMCONSTRAINT）
实用功能组合 - 旋转复制（ROTATE命令配合Copy选项） `cad 命令: ROTATE 选择对象: 指定基点: 指定旋转角度或 [复制(C)/参照(R)]: C 指定旋转角度: 15 ` - 极轴增量设置（在DSETTINGS中配置5°或15°增量）
精确控制技巧 - 使用参照旋转（R选项）对齐现有对象 - 通过CAL命令计算复杂角度 `cad 命令: CAL >> 表达式: 90-atan(3/4) (计算3:4斜边的角度) `
常见问题解决方案 - 角度显示异常时检查UNITS中的角度格式设置 - 使用ID命令查询现有角度值 - 对象捕捉配合临时追踪点实现角度定位

建议练习组合： 1. 绘制30-60-90三角形 2. 创建星形图案（每72°一个顶点） 3. 绘制齿轮剖面图（使用环形阵列配合角度计算）

问题表现：输入角度值后实际绘制的角度与预期不符
原因分析：单位设置错误/动态输入未开启/极轴追踪干扰
解决方案：
- 检查UNITS命令中的角度单位设置（十进制/度分秒/弧度）
- 输入时使用"<"符号明确角度输入（如：@100<45）
- 临时关闭F12动态输入进行精确输入
- 按F10关闭极轴追踪功能
