CAD角度线怎么画？详细步骤与技巧全解析

cad角度线怎么画

在CAD中绘制角度线的具体操作步骤：

1. 直线命令法 - 输入LINE或点击直线工具 - 指定起点后输入@长度<角度（如@100<30表示100单位长30度的线） - 按Enter确认

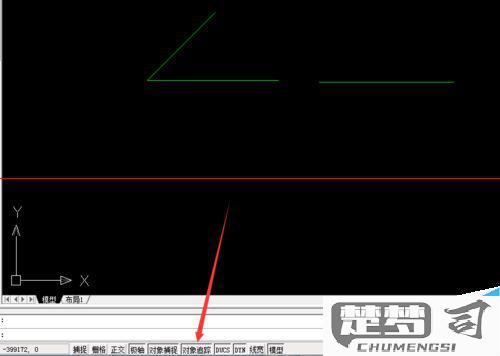

2. 极轴追踪法 - 按F10启用极轴追踪 - 右键极轴按钮选择"设置" - 在极轴追踪选项卡中添加所需角度（如30、45等） - 绘制直线时会自动捕捉设定角度

3. 旋转命令法 - 先绘制水平直线 - 使用ROTATE命令选择直线 - 指定基点后输入旋转角度

4. 构造线法（无限长角度线） - 输入XLINE命令 - 选择"角度"选项 - 输入参考角度或选择参考线 - 指定通过点

实用技巧： - 角度输入支持度分秒格式（如30d30'30"） - 按住Shift键可临时切换正交模式 - 使用UNITS命令可修改角度显示格式 - 结合对象捕捉(F3)确保精确连接

常见问题处理： - 角度方向问题：检查ANGDIR系统变量（0为逆时针） - 角度基准问题：检查ANGBASE系统变量（默认0度为东向） - 显示精度问题：调整AUNITS和AUPREC变量

CAD中角度线的精确绘制方法？

在CAD中精确绘制角度线需要掌握几个关键操作技巧：

1. 极坐标输入法 - 启动直线命令后，先指定起点 - 输入长度值后按住Shift键输入小于号"<" - 接着输入具体角度数值（如45） - 示例命令：@100<45（表示100单位长度45度角）

2. 角度替代功能 - 绘制直线时先指定起点 - 输入"<角度值"（如<30） - 移动光标会锁定在30度方向 - 再输入线段长度完成绘制

3. 旋转复制法 - 先绘制水平基准线 - 使用ROTATE命令 - 选择基准线后指定旋转基点 - 输入C（复制选项）后再输入旋转角度

4. 构造线辅助法 - 使用XLINE命令 - 选择"A"角度选项 - 输入参考线角度（如15度） - 再输入新角度（如75度） - 与其它线条相交后修剪

5. 动态输入设置 - 开启状态栏DYNMODE - 在动态输入框中直接输入长度和角度 - 格式：长度<角度（如50<60）

注意事项： - 角度默认以X轴正方向为0度基准 - 逆时针方向为正角度值 - 使用UNITS命令可修改角度单位格式 - 配合对象捕捉能提高端点定位精度 - 临时角度替代优先于极轴追踪设置

如何在CAD中使用角度线工具？

在CAD软件中使用角度线工具时，可以按照以下步骤操作：

1. 启动角度线命令 - 通过命令行输入"ANGLE"或"ANGULAR" - 在绘图工具栏中找到"构造线"或"参考线"子菜单选择"角度线" - 部分CAD版本可能在"绘图"或"标注"菜单中

2. 设置角度参数 - 指定基准线：选择已有直线或输入两点确定基准方向 - 输入角度值：直接键入具体角度数值（如45） - 设置角度类型：可选择相对角度或绝对角度

3. 绘制角度线 - 确定通过点：指定角度线需要经过的点位置 - 动态预览：移动光标观察角度线实时变化 - 确认生成：单击鼠标或按回车键完成绘制

4. 高级技巧 - 使用"@长度<角度"格式直接输入极坐标（如@100<30） - 配合对象捕捉确保角度线精确通过特定点 - 通过"单位"设置调整角度显示格式（度/分/秒或弧度制）

注意事项： - 不同CAD版本（AutoCAD,ZWCAD等）命令位置可能略有差异 - 绘制前建议开启正交模式或极轴追踪辅助定位 - 角度方向遵循当前坐标系设置，默认逆时针为正方向

CAD角度线绘制的常见问题及解决方案？

1. 角度输入不准确

• 问题表现：输入角度值后线条方向与预期不符
• 解决方案：
  • 检查角度输入格式（默认单位为度）
  • 使用"<角度"符号（如输入"@100<45"表示100单位长度45度角）
  • 开启极轴追踪(F10)并设置增量角
  • 确认当前UCS坐标系方向

2. 参照角度绘制困难

• 问题表现：难以基于现有线条绘制特定角度线
• 解决方案：
  • 使用参照旋转(ROTATE→R选项)
  • 结合对象捕捉(OSNAP)和临时追踪点
  • 输入"@长度<角度"的相对坐标
  • 使用构造线(XLINE)的角度选项

3. 角度显示精度问题

• 问题表现：角度显示小数位数不足
• 解决方案：
  • 输入UNITS命令调整角度精度
  • 修改标注样式(DIMSTYLE)中的角度标注精度
  • 使用LIST命令查询线条的精确角度值

4. 角度线捕捉失效

• 问题表现：无法准确捕捉到角度线上的点
• 解决方案：
  • 检查对象捕捉设置(OSNAP)是否开启端点/交点捕捉
  • 调整捕捉标记大小(OPTIONS→绘图选项卡)
  • 使用"CAL命令计算精确坐标点
  • 临时使用F3切换对象捕捉

5. 批量修改角度线

• 问题表现：需要同时修改多条角度线的倾斜角度
• 解决方案：
  • 使用特性匹配(MATCHPROP)工具
  • 通过快速选择(QSELECT)筛选特定角度线条
  • 应用参数化设计中的几何约束
  • 使用旋转(ROTATE)命令的复制选项

实用技巧

1. 按住Shift键临时切换正交模式
2. 输入'TAN'捕捉切线角度
3. 使用角度覆盖(在命令执行期间输入"<角度")
4. 结合极轴追踪和对象捕捉追踪(F11)
5. 记录常用角度到用户坐标系(UCS)
