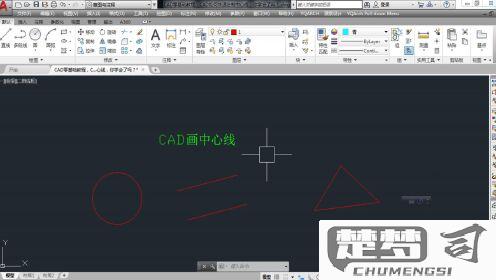

cad中心线怎么画
在CAD中绘制中心线主要有以下几种方法：
使用中心线命令（适用于AutoCAD）： - 输入CENTERLINE或CENTERMARK命令 - 选择需要标注中心线的两条平行线或圆形对象 - 系统会自动生成中心线
使用构造线（XLINE）： - 输入XLINE命令 - 选择"水平"、"垂直"或"角度"选项 - 指定通过点，创建无限延伸的中心线
使用直线命令（LINE）配合对象捕捉： - 启用对象捕捉（F3） - 打开中点捕捉 - 使用LINE命令连接对象的中点
使用图层管理： - 创建专用中心线图层 - 设置线型为CENTER或DASHDOT - 设置颜色为红色或其他醒目颜色
修改现有线条属性： - 选择需要改为中心线的线条 - 在特性面板中修改线型为CENTER - 调整线型比例（LTSCALE）
注意事项： - 中心线应超出对象轮廓2-5mm - 对于对称图形，中心线应贯穿整个图形 - 不同视图的中心线应对齐 - 复杂图形可先绘制辅助线再修剪
对于机械制图，建议使用第一种方法，它能自动保持中心线与关联对象的联动关系。
CAD中心线绘制步骤详解？
在CAD软件中绘制中心线是机械制图和工程设计中常见的操作，以下是详细步骤说明：
图层设置 - 新建专用图层命名为"中心线" - 将线型设置为"CENTER"或"DASHDOT" - 颜色建议选用红色或其它醒目颜色 - 线宽设置为0.15mm或更细
绘制基础中心线 - 输入"LINE"命令或点击直线工具 - 指定起点和终点绘制直线 - 对于对称图形，建议先绘制水平和垂直两条中心线
修改线型比例 - 选中已绘制的中心线 - 输入"LTSCALE"命令调整全局线型比例 - 输入"CELTSCALE"调整当前对象线型比例 - 建议初始值设为0.5-1.5之间
特殊中心线绘制技巧 - 圆/圆弧中心线：使用"DIMCENTER"命令 - 对称图形：结合"MIRROR"命令复制中心线 - 连续中心线：使用"OFFSET"命令创建平行线
标注辅助 - 中心标记：使用"DIMCENTER"命令 - 中心线延伸：使用"EXTEND"或"LENGTHEN"命令 - 交叉点处理：使用"BREAK"命令在交点处打断
质量控制 - 检查所有中心线是否在正确图层 - 确认线型显示清晰可见 - 确保中心线延伸超出图形轮廓2-3mm - 交叉点处保持线型连续
注意事项： - 复杂图形建议先绘制主要中心线框架 - 修改图形时同步更新中心线位置 - 打印前需检查线型比例是否合适 - 可创建中心线样式模板提高效率
如何在AutoCAD中准确绘制中心线？
在AutoCAD中准确绘制中心线的操作流程可分为以下几个关键步骤：
图层设置 - 新建专用图层命名为"CENTERLINE" - 将线型设置为"CENTER"或"CENTER2" - 建议使用红色等醒目颜色 - 设置线型比例为0.5-2.0（根据图纸尺寸调整）
绘制方法 (1) 基础几何法 - 使用LINE命令绘制直线 - 通过对象捕捉（F3）启用中点捕捉 - 对于圆形对象： a. 使用DIMCENTER命令自动生成 b. 或手动绘制两条正交直径线
(2) 偏移法 - 对已有轮廓线使用OFFSET命令 - 偏移距离设为对象宽度的一半 - 将生成的线条改为中心线图层
精确调整技巧 - 使用LTS命令调整全局线型比例 - 通过PROPERTIES面板修改单个对象的线型比例 - 对不连续的中心线使用BREAK命令在交点处打断 - 使用LENGTHEN命令调整中心线超出轮廓的长度（建议2-5mm）
标注辅助 - 配合DIMCENTER标注圆心标记 - 使用DIMLINEAR标注时选择中心线作为尺寸界线 - 对对称图形使用MIRROR命令时保留中心线
质量检查 - 开启线宽显示（LWDISPLAY=1） - 检查中心线是否在所有视口中正确显示 - 确保打印样式表中中心线设置为正确线宽
注意事项： - 复杂零件建议先绘制构造线（XLINE）作为辅助 - 对三维模型使用SECTIONPLANE命令生成剖面中心线 - 定期使用PURGE命令清理未使用的中心线样式
CAD中心线绘制常见问题及解决方法？
1. 中心线显示不完整或断裂
- 问题原因：图层设置不当或线型比例不合适
- 解决方法：
- 检查图层属性，确保中心线图层未被冻结或关闭
- 调整LTSCALE系统变量值（建议初始值设为0.5-1.5）
- 使用REGEN命令重新生成视图
2. 中心线无法准确捕捉到圆心
- 问题原因：对象捕捉设置不正确
- 解决方法：
- 输入OSNAP命令，勾选"圆心"捕捉选项
- 临时按住Shift+右键选择"圆心"捕捉
- 确认图形本身圆心位置准确（可用ID命令查询坐标）
3. 中心线超出图形边界过多
- 问题原因：中心线延伸长度设置不当
- 解决方法：
- 使用DIMCEN系统变量控制中心标记大小
- 手动修剪多余线段（TRIM命令）
- 创建中心线时指定精确的长度参数
4. 中心线打印不清晰
- 问题原因：线宽或颜色设置问题
- 解决方法：
- 为中心线指定专用打印样式
- 确保线型颜色与背景对比明显
- 检查打印设置中的线宽选项
5. 对称图形中心线不对齐
- 问题原因：坐标系未正确设置
- 解决方法：
- 使用UCS命令调整用户坐标系
- 开启正交模式（F8键）
- 绘制辅助构造线作为参考
6. 三维模型中中心线显示异常
- 问题原因：视图方向导致显示问题
- 解决方法：
- 切换到正确的二维视图进行操作
- 使用FLATSHOT命令创建二维投影
- 检查视觉样式设置（建议使用2D线框模式）
专业建议
- 建立中心线专用图层，设置独特颜色（如红色）
- 创建中心线样式块，方便重复使用
- 定期使用PURGE命令清理未使用的线型定义
- 对于复杂图形，考虑使用XLINE构造线作为辅助
