CAD直径符号怎么打？AutoCAD中输入直径符号的完整教程

cad直径符号怎么打 在CAD软件中输入直径符号（⌀）有以下几种常用方法： 使用快捷键输入 - 按住Alt键不放 - 在小键盘区依次输入0216（注意必须使用...

cad直径符号怎么打

在CAD软件中输入直径符号（⌀）有以下几种常用方法：

  1. 使用快捷键输入 - 按住Alt键不放 - 在小键盘区依次输入0216（注意必须使用数字小键盘） - 松开Alt键即可出现直径符号

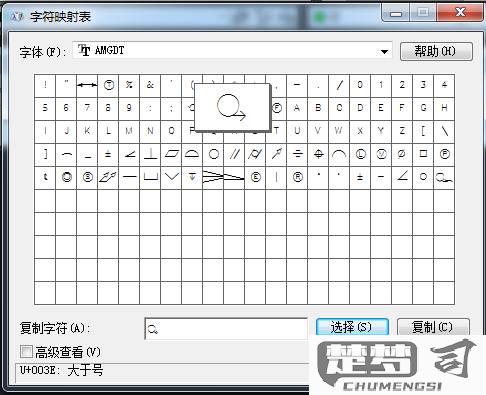

  2. 通过字符映射表 - 打开Windows自带的字符映射表程序（可在开始菜单搜索"字符映射表"） - 选择"Arial"或"isocp"等常用CAD字体 - 找到直径符号（Unicode编码U+2300） - 点击"选择"后"复制" - 在CAD中粘贴

  3. CAD特殊字符输入 - 在文字编辑状态下输入%%C - 这是CAD特有的直径符号转义代码 - 适用于单行文字和多行文字

  4. 符号面板输入 - 在AutoCAD的文字编辑器中 - 点击"符号"按钮（@图标） - 从下拉菜单中选择"直径"符号

  5. Unicode直接输入 - 确保使用支持Unicode的字体 - 输入U+2300后按Alt+X（Word中适用） - 或直接复制粘贴⌀符号

注意事项： - 不同CAD版本符号输入方式可能略有差异 - 某些字体可能不显示直径符号，建议使用isocp.shx等CAD专用字体 - 在标注样式中设置直径标注会自动添加符号

CAD中直径符号的快捷键是什么？

在AutoCAD软件中，输入直径符号（⌀）的快捷方式如下：

  1. 单行文字/多行文字模式下： - 输入%%C自动转换为直径符号 - 示例：输入%%C50会显示为⌀50

    CAD直径符号怎么打？AutoCAD中输入直径符号的完整教程

  2. 标注模式下： - 标注时自动添加前缀<>（如<>50） - 编辑标注文字时同样可用%%C

  3. Unicode输入法（适用于所有Windows程序）： - 按住Alt键同时输入小键盘数字0216（Alt+0216） - 需确保NumLock已开启

补充说明： - 直径符号显示效果取决于当前字体，部分特殊字体可能无法正常显示 - 在AutoCAD LT等简化版本中同样适用 - 此快捷方式适用于AutoCAD 2004-2024所有版本

如何在AutoCAD中输入直径符号？

在AutoCAD中输入直径符号有以下几种方法：

  1. 使用快捷键输入 - 按住Alt键不放 - 在小键盘输入0216（注意必须使用数字小键盘） - 释放Alt键即可显示直径符号"Ø"

  2. 使用字符映射表 - 点击菜单栏"插入"→"符号"→"其他" - 在字符映射表对话框中选择"GDT"或"Arial Unicode MS"字体 - 找到直径符号"Ø"并点击"选择" - 点击"复制"后粘贴到AutoCAD文本中

  3. 使用多行文字编辑器 - 创建多行文字（MTEXT命令） - 在文字编辑器中右键选择"符号" - 从下拉菜单中选择"直径"选项

  4. 使用AutoCAD的特殊字符代码 - 在单行文字或多行文字中输入"%%c" - 该代码会自动转换为直径符号"Ø"

  5. 通过键盘直接输入（某些输入法） - 切换至中文输入法 - 输入"zhijing"（直径的拼音） - 在候选词中选择直径符号"Ø"

注意事项： - 不同AutoCAD版本操作可能略有差异 - 某些字体可能不支持直径符号显示 - 建议使用常用字体如Arial或Times New Roman确保符号正常显示 - 直径符号在工程制图中表示圆形特征的直径尺寸

CAD软件中直径符号的打法教程？

在CAD软件中输入直径符号（⌀）的方法因软件版本和操作系统而异，以下是主流CAD软件的详细操作指南：

AutoCAD系列 1. 单行文本输入： - 输入%%C自动转换为⌀符号（适用于2008-2024版本） - 新版可直接输入\U+2205Unicode代码

  1. 多行文本输入： - 右键选择"符号"→"直径" - 或使用字符映射表（charmap）复制⌀符号

  2. 快捷方式： - 创建自定义快捷键：编辑acad.pgp文件添加DIA, *%%C

SolidWorks 1. 注释模式下： - 点击"注解"→"注释"→"符号"库 - 在ISO符号分组中选择直径符号

  1. 尺寸标注时：
    • 双击尺寸→前缀栏输入<MOD-DIAM>

Creo/Pro-E 1. 工程图模式： - 插入注释时按Ctrl+G调出特殊符号面板 - 选择"直径"符号或输入@D

通用方法 1. Windows系统： - Alt+0216（小键盘数字） - Win+. 调出表情符号面板→符号标签

  1. 字体兼容方案：
    • 使用gdt.shx字体时需用\U+00D8
    • TrueType字体建议用Arial Unicode MS

注意事项 - 国际标准ISO 5458规定符号高度应为字高的1.4倍 - 机械制图中符号与数字间应保留0.5mm间距 - 对于非圆视图标注，应在尺寸线加粗显示

故障排查 1. 显示为问号： - 检查字体是否包含Unicode 2205 - 尝试切换为simplex.shx字体

  1. 打印异常：
    • 在打印样式中将文字颜色设为黑色
    • 禁用"TrueType文字作为图形"
