uml用例图怎么画
UML用例图绘制核心步骤与要点：
确定系统边界 - 用矩形框表示整个系统范围 - 在框内顶部标注系统名称 - 所有用例都应置于系统边界内
识别参与者 - 用小人图标表示外部参与者 - 参与者位于系统边界外侧 - 明确参与者与系统的交互关系
定义用例 - 用椭圆表示具体用例 - 采用"动词+名词"命名（如"提交订单"） - 保持用例粒度适中（单个完整功能）
建立关系连接 - 关联关系：直线连接参与者与用例 - 包含关系：<
>虚线箭头 - 扩展关系：< >虚线箭头 - 泛化关系：空心三角箭头 实用工具推荐 - 绘图工具：StarUML/Lucidchart/Visio - 在线平台：draw.io/PlantUML - 代码生成工具：Eclipse Papyrus
常见错误规避 - 避免用例描述过于宽泛 - 不要混淆包含与扩展关系 - 确保每个用例至少关联一个参与者 - 保持用例间的独立性

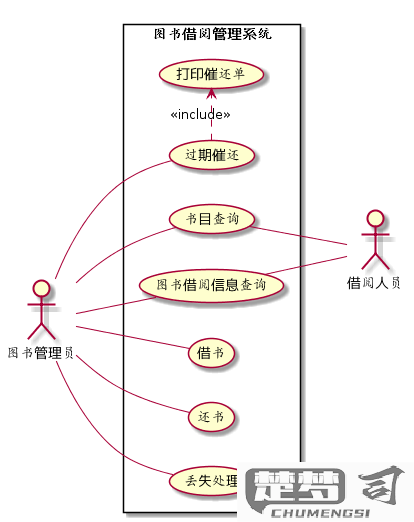

实例演示（电商系统）：
[顾客] ---> (浏览商品) [顾客] ---> (提交订单) (提交订单) ..> (支付) : <<include>> (浏览商品) <.. (查看促销) : <<extend>>
建议先手绘草图确定核心要素，再使用工具规范绘制。保持用例图在15-20个用例范围内为佳，复杂系统可采用多图分层展示。
UML用例图的基本元素和符号解释？
UML用例图的核心元素和符号体系包含以下关键组成部分：
参与者（Actor） - 表示形式：小人形状图标 - 本质含义：系统外部与系统交互的角色实体 - 特殊说明：可以是人、其他系统或硬件设备 - 绘制规范：置于系统边界外侧
用例（Use Case） - 图形符号：椭圆形 - 内容要求：使用动宾短语描述系统功能 - 命名规则：采用"动词+名词"结构（如"提交订单"）
系统边界（System Boundary） - 绘制方式：矩形框 - 标注要求：顶部标注系统名称 - 包含范围：框内放置所有系统用例
关系类型 - 关联关系（Association） 显示方式：实线连接参与者和用例 语义解释：表示交互通道
包含关系（Include） 图形符号：虚线箭头+<
>标签 方向指示：箭头指向被包含用例 * 使用场景：必须执行的子功能（如"支付"包含"验证密码"）扩展关系（Extend） 表示方法：虚线箭头+<
>标签 方向规则：箭头指向基础用例 * 典型应用：条件触发的扩展行为（如"订单查询"可扩展"打印订单"）泛化关系（Generalization） 图形表达：空心三角箭头 方向说明：子用例指向父用例 * 语义解释：特殊化与一般化关系（如"支付"泛化为"信用卡支付"和"支付宝支付"）
注释（Note） - 图形表示：折角矩形 - 连接方式：虚线关联被注释元素 - 使用建议：解释复杂关系或约束条件
最佳实践建议： 1. 参与者命名避免使用组织机构名称 2. 每个用例应代表完整的业务价值 3. 关系线避免交叉，保持图面整洁 4. 复杂场景可分拆为多个子用例图 5. 使用工具（如StarUML）时注意设置正确的箭头方向
如何使用工具（如Visio、StarUML）绘制UML用例图？
绘制UML用例图是系统分析的重要环节，Visio和StarUML是两款常用工具。以下是具体操作指南：
Visio绘制步骤：
1. 打开Visio新建空白绘图
2. 选择"软件和数据库"类别下的"UML模型图"
3. 从左侧形状窗口拖拽"用例"形状到绘图区
4. 添加参与者(Actor)并使用关联线连接用例
5. 设置包含(Include)/扩展(Extend)关系时：
- 使用带<
StarUML专业操作：
1. 创建新项目时选择"Model"→"Add Diagram"→"Use Case Diagram"
2. 工具栏直接选取用例元素：
- 参与者图标绘制系统角色
- 椭圆图标创建用例
3. 建立关系时：
- 关联关系使用实线
- 泛化关系用空心三角箭头
- 依赖关系选择虚线箭头后添加<
实用技巧： - 命名规范：用例名采用"动词+名词"格式（如"提交订单"） - 布局原则：重要用例置于中央，参与者分布在两侧 - 版本控制：StarUML支持导出为图片或XMI格式 - 复杂关系处理：使用包(Package)元素组织相关用例
常见问题解决方案： 1. 关系线错乱时：调整"Format"→"Line Jump"设置 2. 需要添加注释时：使用注释框(Note)并建立锚连接 3. 团队协作：Visio可保存为VDX格式共享，StarUML支持团队版控制
UML用例图在实际软件开发中的应用案例？
UML用例图在电商平台开发中的应用案例
1. 需求分析阶段 - 识别核心参与者：买家、卖家、支付系统、物流系统 - 定义关键用例： - 买家侧：浏览商品、加入购物车、支付订单、查看物流 - 卖家侧：商品上架、订单处理、库存管理 - 系统侧：用户认证、支付验证、物流对接
2. 系统边界划分 - 明确系统范围：仅包含平台核心功能，第三方服务通过接口连接 - 标注扩展关系：如"支付失败"作为"支付订单"的扩展用例
3. 团队协作沟通 - 产品经理用用例图向开发团队展示用户与系统的完整交互流程 - 标注包含关系：如"提交订单"必须包含"选择收货地址"
4. 权限设计辅助 - 不同角色对应不同用例：管理员可见"用户封禁"用例 - 使用泛化关系：VIP用户继承普通用户所有用例并扩展专属特权
5. 迭代开发验证 - 版本迭代时检查用例覆盖度：新增"直播购物"用例需关联现有商品系统 - 通过用例图确认功能完整性：检查所有用户路径是否都有对应实现
实际应用技巧 1. 粒度控制：单个用例对应一个完整用户目标（如"完成支付"） 2. 命名规范：采用"动词+名词"格式（如"生成订单"） 3. 关系标注：明确包含/扩展/泛化关系的使用场景 4. 工具实践：使用PlantUML或Visual Paradigm保持图例一致性
典型错误规避 - 避免将系统功能拆解过细（如把"输入密码"作为独立用例） - 不要混淆参与者和系统角色（如将"数据库"列为参与者） - 警惕过度使用扩展关系导致图形复杂化
