cad面域命令怎么用
在AutoCAD中使用面域（REGION）命令可以将闭合的二维图形转换为面域对象，这是三维建模和计算几何属性的基础操作。以下是详细操作步骤：
准备闭合图形 - 确保图形是完全闭合的，可用
PEDIT命令将多段线闭合，或用BOUNDARY命令创建闭合多段线。执行面域命令 - 命令行输入
REGION或点击功能区【绘图】面板中的【面域】图标。选择对象 - 用鼠标框选需要转换的闭合图形（如圆、矩形或多段线），按回车确认。

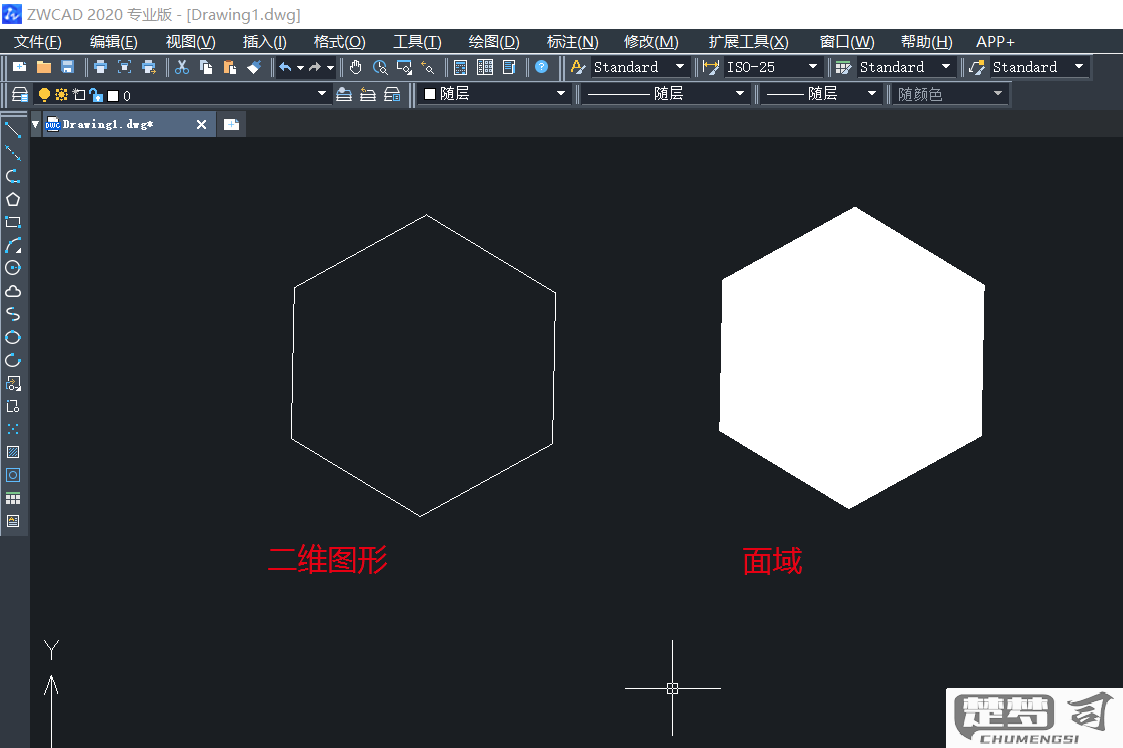

验证创建 - 成功创建的面域会显示为统一颜色的平面，选中后属性窗口显示对象类型为"面域"。
高级技巧：
- 布尔运算：对多个面域使用UNION（并集）、SUBTRACT（差集）或INTERSECT（交集）进行编辑。
- 质量特性：通过MASSPROP命令可获取面域的周长、面积等数据。
- 边界检测：创建失败时使用BOUNDARY命令生成有效闭合轮廓。
常见问题处理：
- 非闭合图形会提示"未创建任何面域"
- 自相交曲线需先用PEDIT修正
- 嵌套图形需分解后分别转换
面域常用于后续的拉伸（EXTRUDE）成三维实体或计算复杂形状的机械属性。
CAD面域命令的具体操作步骤？
打开AutoCAD软件并加载需要操作的图纸文件。
准备封闭图形 - 确保图形由直线、多段线、圆、圆弧等对象组成完全闭合的轮廓 - 使用
PEDIT命令将分散的线段转换为闭合多段线（如有需要）执行面域命令 - 命令行输入
REGION（或简写REG）回车 - 或通过功能区选择：常用选项卡 >绘图面板 >面域按钮选择对象 - 用鼠标框选所有构成封闭区域的图形对象 - 按回车键确认选择
验证创建结果 - 命令行显示"已创建X个面域" - 选中对象后查看属性面板，类型应显示为"面域" - 使用
LIST命令查询对象属性确认
注意事项：
- 非闭合图形会提示"未创建任何面域"
- 嵌套闭合图形会生成多个独立面域
- 可通过UNION/SUBTRACT命令对面域进行布尔运算
- 面域创建后可用MASSPROP查询质量特性
故障排除：
1. 图形未闭合时：
- 使用BOUNDARY命令生成闭合多段线
- 检查图形端点是否精确连接（放大查看）
2. 复杂图形失败时：
- 分解为简单图形分别创建面域
- 调整REGIONTOL系统变量控制间隙公差
CAD面域命令的常见问题及解决方法？
1. 无法创建面域
- 问题现象：执行REGION命令后提示"未创建任何面域"
- 可能原因：
- 所选对象未形成闭合环
- 对象之间存在间隙或重叠
- 对象包含自相交曲线
- 解决方案：
- 使用BOUNDARY命令检查边界闭合性
- 放大检查连接点，确保无微小间隙（可使用JOIN命令修复）
- 对复杂图形先用PEDIT命令将多段线转换为单个对象
2. 面域显示异常
- 问题现象：创建后面域显示为空心或部分缺失
- 可能原因：
- 视图方向与面域平面不垂直
- 视觉样式设置问题
- 面域包含多个不连接的闭合环
- 解决方案：
- 执行PLAN命令切换到平面视图
- 更改视觉样式为"二维线框"或"真实"
- 检查面域是否由多个独立闭合环组成，需分别创建
3. 布尔运算失败
- 问题现象：执行UNION/SUBTRACT/INTERSECT时出错
- 可能原因：
- 面域不在同一平面
- 面域之间存在共面边
- 运算结果会产生零厚度区域
- 解决方案：
- 使用FLATTEN命令将所有对象投影到同一平面
- 调整其中一个面域的位置（移动0.001单位）
- 简化运算对象，避免复杂交叉
4. 面域数据丢失
- 问题现象：保存后重新打开文件面域信息丢失
- 可能原因：
- 文件保存为低版本DWG格式
- 图形修复过程中数据损坏
- 解决方案：
- 保存为最新DWG格式（建议2018+版本）
- 使用AUDIT命令修复图形错误
- 重要面域数据可转换为块或导出为SAT文件备份
5. 性能问题
- 问题现象：包含大量面域时操作卡顿
- 可能原因：
- 面域包含过多顶点
- 硬件加速未开启
- 解决方案：
- 使用简化命令（SIMPLIFY）减少顶点数量
- 在图形性能设置中启用硬件加速
- 将复杂面域分解为多个简单面域
实用技巧
- 快速检查闭合：使用BPOLY命令创建临时边界测试
- 批量处理：对多个对象使用REGION命令时按住Shift键多选
- 精确修复：设置系统变量REGIONGAPTOL为较小值（如0.0001）捕捉微小间隙
- 替代方案：对非平面对象可考虑使用SURFACE命令创建曲面
CAD面域命令在实际绘图中的应用案例？
CAD面域命令（REGION）在实际绘图中有多种应用场景，以下是5个典型应用案例及具体操作步骤：
机械零件截面分析 - 绘制复杂零件轮廓线（需闭合） - 输入REGION命令选择所有轮廓线 - 生成面域后使用MASSPROP查询截面属性 - 可获取面积、质心位置等关键数据
建筑平面面积计算 - 用PLINE绘制房间闭合轮廓 - 将多段线转换为面域 - 通过LIST命令查看精确面积 - 比传统填充方式更准确高效
三维建模基础准备 - 创建多个闭合的二维图形 - 转换为面域后使用UNION合并 - 应用EXTRUDE命令拉伸成三维实体 - 特别适合创建异形结构基础
模具加工区域识别 - 导入客户提供的DXF轮廓 - 对不规则形状执行面域转换 - 使用SUBTRACT命令布尔运算 - 快速计算加工区域面积
地形图高程分析 - 将等高线转换为面域 - 赋予不同高程值属性 - 通过面域叠加计算土方量 - 比传统网格法更精确
操作技巧： - 确保图形完全闭合（可用PEDIT闭合开口） - 复杂图形建议先用BOUNDARY创建多段线 - 相交区域会自动进行布尔运算 - 面域可导出为SAT格式供其他软件使用
常见问题处理： - 出现"未找到有效区域"时检查图形闭合性 - 大量线段建议先用JOIN命令合并 - 圆弧部分需设置合适的弧长精度
