CAD圆角命令怎么用？详细操作步骤与技巧全解析

cad圆角命令怎么用

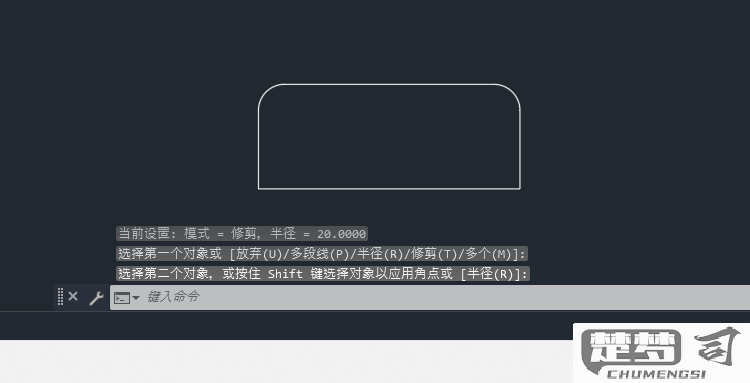

在CAD中使用圆角命令（Fillet）的详细操作步骤：

1. 启动圆角命令： - 输入快捷键"F"后按回车键 - 或点击修改工具栏中的"圆角"图标 - 或在菜单栏选择"修改 > 圆角"

2. 设置圆角参数： - 输入"R"设置圆角半径 - 输入需要的半径数值（如5） - 按回车确认半径设置

3. 选择对象： - 点击第一条直线或边 - 点击第二条直线或边 - 系统会自动创建圆角

4. 高级选项说明： - 多段线（P）：对整个多段线所有顶点应用相同半径的圆角 - 修剪（T）：控制是否修剪原始边到圆角端点 - 多个（M）：连续创建多个圆角而无需重复启动命令

5. 注意事项： - 确保两条线段能够实际相交，否则无法创建圆角 - 过大的圆角半径可能导致操作失败 - 按住Shift键可临时创建零半径圆角（相当于直角连接）

6. 三维应用： - 在三维建模中也可对实体边缘使用圆角命令 - 操作方式与二维类似，需选择实体边缘而非线条



常见问题解决方法： - 如果命令不执行，检查对象是否在同一平面 - 确认对象不是块或锁定的图层 - 对于非常接近的线条，可先放大视图再操作

CAD圆角命令的具体步骤是什么？

1. 打开AutoCAD软件并加载需要编辑的图形文件
2. 在命令行输入FILLET或点击修改工具栏中的圆角命令图标
3. 观察命令行提示，输入R设置圆角半径值
4. 输入具体的半径数值后按回车确认
5. 依次选择需要倒圆角的两条相邻边
6. 如需连续操作多个圆角，可按住Shift键进行多选
7. 完成操作后按Esc键退出命令

注意事项： - 圆角半径不能超过最短边的长度 - 对平行线执行圆角命令会自动创建半圆 - 使用Multiple选项可连续创建多个圆角 - 按住Shift键可临时将半径值设为0

如何在CAD中使用圆角命令进行图形设计？

在CAD中使用圆角命令（Fillet）能够快速对两条相交线段进行倒圆角处理，使图形更加平滑美观。以下是详细操作步骤和注意事项：

1. 启动圆角命令 - 命令行输入FILLET或缩写F回车 - 或点击功能区「修改」面板中的「圆角」图标

2. 设置圆角半径 - 输入R回车指定半径模式 - 输入具体数值（如5）回车确认半径大小 - 半径值会持续生效直到下次修改

3. 选择对象 - 依次点击需要倒圆角的两条线段 - 线段不必实际相交，CAD会自动计算交点 - 对于多段线可输入P选择整条多段线一次性倒角

4. 特殊模式应用 - 零半径圆角：设置半径=0可使两线段精确相交 - 修剪控制：通过T参数选择是否保留原始线段 - 多段线模式：对闭合多段线所有角点批量倒圆角

5. 常见问题处理 - 线段过短时会出现"半径太大"提示，需减小半径值 - 非共面线段需要先确保在同一平面 - 按住Shift键可临时切换为零半径模式

建议在操作前先备份原始图形，复杂图形可分步倒角。对于三维模型，圆角命令同样适用但需注意法线方向。

CAD圆角命令的快捷键和操作技巧？

在CAD软件中，圆角命令（Fillet）是常用的编辑工具，掌握其快捷键和操作技巧能显著提升绘图效率。

1. 快捷键 - 基础命令：直接输入F（Fillet的缩写）后按回车键 - 快速调用：部分CAD版本支持FILLETEDGE命令（适用于3D建模）

2. 核心操作技巧 - 半径预设：执行命令后先输入R设置圆角半径值 - 多段线处理：输入P可对整条多段线一次性倒圆角 - 零半径应用：设置半径为0时可使不相交直线自动延伸相交 - 修剪控制：通过T参数选择是否保留原始边角

3. 高级应用 - 链式选择：按住Shift键可连续选择多个边进行批量圆角 - 动态预览：高版本CAD支持实时拖动调整圆角大小 - 变量控制：系统变量FILLETRAD存储当前圆角半径值 - 非平行边处理：对非平行直线倒圆角时会自动计算切线点

4. 异常处理 - 当出现"圆角无效"提示时，可尝试： - 检查对象是否在同一平面 - 确认半径值小于最短边长度 - 对样条曲线需先转换为多段线

5. 效率技巧 - 右键重复：完成一次圆角后右键可直接重复命令 - 命令记忆：CAD会自动记录上次使用的半径值 - 选择技巧：窗选时按住Ctrl键可进行反选
