在AutoCAD中新建图层的步骤如下：

补充说明： - 新建图层快捷键：LA→Alt+N - 建议为不同功能的图形对象创建独立图层 - 可通过"过滤器"功能管理大量图层 - 图层设置会随DWG文件保存 - 使用-LAYER命令可进行命令行图层管理

打开AutoCAD软件，在命令行输入"LAYER"或点击顶部菜单栏的"格式"-"图层"打开图层特性管理器。

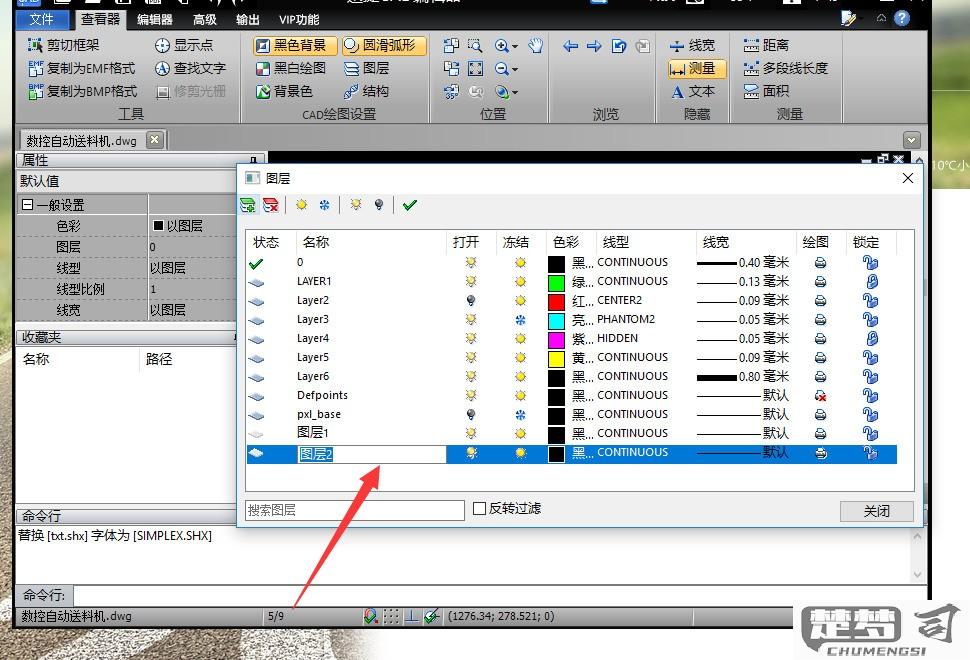

在图层特性管理器界面找到并点击"新建图层"按钮（图标显示为黄色星号）。新建的图层会出现在图层列表最下方，默认名称为"图层1"。

双击新建图层的名称区域可进行重命名，建议使用有意义的名称如"墙体"、"标注"等。命名时注意不要使用特殊字符。

点击颜色栏可设置图层颜色，建议为不同功能图层分配不同颜色。在弹出的颜色选择对话框中，选择索引颜色或真彩色后点击"确定"。

CAD怎么新建图层？详细步骤与最佳实践指南

点击线型栏设置图层线型，默认是Continuous实线。如需虚线可点击"加载"按钮选择其他线型如DASHED。

点击线宽栏设置线条打印宽度，建筑图纸常用0.15mm-0.3mm细线，0.5mm以上粗线用于强调。

设置完成后点击"应用"保存设置，点击"确定"关闭对话框。新建的图层会立即显示在图层下拉列表中。

使用技巧： 1. 按Ctrl键可多选图层批量修改属性 2. 右键点击图层可选择"置为当前"快速切换 3. 冻结/解冻图标控制图层显示 4. 锁定图标防止误修改 5. 通过状态栏的图层控件可快速切换当前图层

在CAD设计中合理设置图层是提高工作效率的关键环节，以下为经过验证的图层管理方法：

图层命名规范体系 - 采用「专业代码-构件类型-材质」三级结构 建筑专业示例：A-WALL-CONC（建筑-墙体-混凝土） 机电专业示例：M-PIPE-SS（暖通-管道-不锈钢） - 使用英文缩写避免兼容性问题 - 禁止使用特殊字符如/*?等
颜色分配逻辑 - 按专业分配色系： 建筑：红色系（1-30） 结构：黄色系（31-60） * 机电：蓝色系（61-90） - 重要构件使用高对比色（如消防用纯红色）
线型与线宽配置 - 基础线宽分级： `0.05mm 次要线（家具） 0.15mm 主要线（墙体） 0.30mm 重点线（轮廓） 0.50mm 特别强调` - 虚线使用原则： CENTER：轴线 HIDDEN：隐藏线 PHANTOM：临时构件
图层状态管理技巧 - 冻结而非关闭不用的图层 - 设置常用图层过滤器： `_VIEW-平面 _VIEW-立面 _VIEW-剖面` - 创建标准图层状态（LAYERSTATE）用于不同出图需求
模板文件维护 - 建立企业级DWT模板 - 包含预定义的： - 50个基础图层 - 10种打印样式 - 5套标准图层过滤器 - 设置图层索引表（Excel格式）
协同工作要点 - 使用XREF时关闭无关图层 - 绑定外部参照前检查图层前缀 - 定期执行PURGE清理未用图层
高级管理工具 - 使用AutoCAD Layer Manager插件 - 开发LISP脚本实现批量操作 - 配置图层转换器（LAYTRANS）对接不同标准

建议每月进行图层审计，检查是否存在冗余图层或命名不规范情况。重要项目应建立图层使用手册，记录所有自定义图层的用途和属性。
