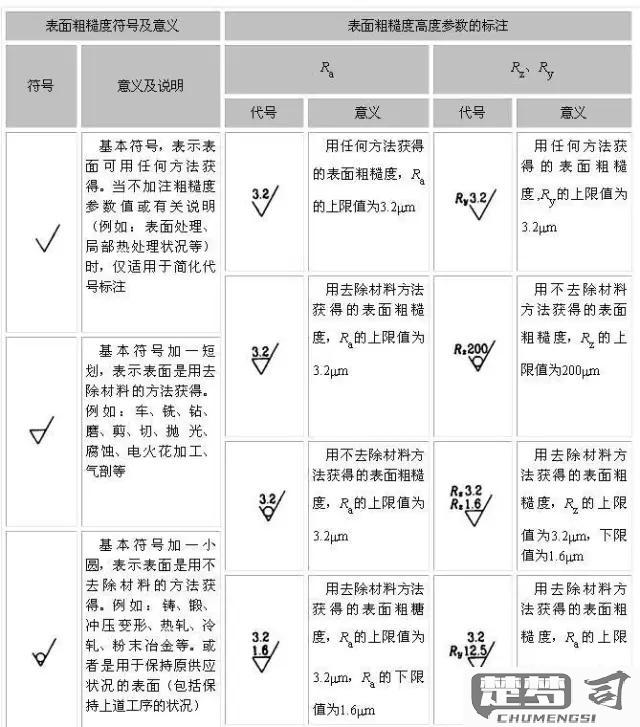

表面粗糙度怎么测量
测量表面粗糙度需要根据不同的应用场景和精度要求选择合适的测量方法。以下是几种常用测量方法的详细说明：
接触式轮廓仪测量法 - 测量原理：金刚石探针沿表面划过，记录垂直方向位移变化 - 适用标准：符合ISO 4287、ASME B46.1等国际标准 - 操作步骤： (1) 清洁被测表面 (2) 选择合适探针（通常2μm半径） (3) 设置测量长度（至少包含5个取样长度） (4) 进行多次测量取平均值 - 参数获取：可直接测得Ra、Rz、Rq等参数
光学干涉法（非接触式） - 常用设备：白光干涉仪、激光干涉仪 - 适用场景：超精密加工表面、软质材料 - 测量流程： (1) 调整干涉镜头焦距 (2) 采集干涉条纹图像 (3) 通过相位解析算法重建表面形貌 - 优势：分辨率可达纳米级，不损伤表面
比较样块法（现场快速检测） - 工具组成：标准粗糙度比较样块组（Ra 0.025-6.3μm） - 使用方法： (1) 目视观察表面纹理 (2) 指尖触摸感受粗糙度 (3) 与样块进行对比判定 - 注意事项：需在标准光照条件下操作
便携式粗糙度仪 - 典型配置：内置锂电池、微型计算机、热敏打印机 - 测量准备： (1) 校准标准片验证 (2) 设置截止波长（通常0.8mm） (3) 确定评估长度（通常4mm） - 数据记录：自动存储1000组以上测量数据
重要提示： - 测量前需清洁表面，去除油污和灰尘 - 振动环境应使用隔震平台 - 测量方向应垂直于加工纹理方向 - 高温表面需冷却至室温后测量
对于特殊材料（如复合材料、涂层表面），建议先进行测量方法验证，必要时采用多种方法交叉验证测量结果。
表面粗糙度测量的标准方法有哪些？
表面粗糙度测量是评估工件表面微观几何形状的重要技术手段，主要分为接触式和非接触式两大类标准方法：
接触式测量方法 1. 触针式轮廓仪（Stylus Profilometer） - 执行标准：ISO 3274/GB/T 6062 - 金刚石触针沿表面划过，记录垂直位移 - 典型参数：Ra/Rz/Rt，测量范围0.01-50μm - 操作要点：需保持触针压力恒定（通常0.75mN），测量速度0.5-2mm/s
- 比对样块法
- 执行标准：ISO 8503/GB/T 13288
- 通过视觉/触觉与标准样块对比
- 适用于现场快速评估（Ra 0.025-50μm）
- 注意点：需在相同加工方法下比对
非接触式测量方法
1. 光学干涉法
- 执行标准：ISO 25178
- 白光/激光干涉仪测量微观高度差
- 优势：可测纳米级粗糙度（0.1nm-1μm）
- 关键参数：Sa/Sq（三维粗糙度）
共聚焦显微镜 - 执行标准：ISO 25178-6 - 光学切片技术重建三维形貌 - 适用材料：透明/反光表面 - 测量深度可达300μm
原子力显微镜（AFM） - 执行标准：ISO 11039 - 纳米级分辨率（0.1nm） - 扫描范围通常100×100μm
特殊工况测量方案 - 曲面测量：采用小半径触针（2μm）或光学3D扫描 - 软材料：选用超低压力触针（<0.1mN）或白光干涉仪 - 在线检测：集成式激光散射系统（符合ISO 13565）
标准选择建议 - 机加工件优先采用触针法（ISO 4287） - 光学元件推荐白光干涉（ISO 25178-2） - 微结构表面需用AFM（ISO 11039）
测量前需按ISO 4288选择合适截止波长，硬质材料建议取样长度0.8mm，软材料建议2.5mm。所有设备应按ISO 9001要求定期进行标准片校准。
如何选择适合的表面粗糙度测量仪器？
选择适合的表面粗糙度测量仪器需要综合考虑多个关键因素：
测量需求分析 - 明确被测工件的材质特性（金属/非金属/复合材料） - 确定需要测量的粗糙度参数（Ra/Rz/Rq等） - 评估测量范围要求（纳米级/微米级/毫米级） - 考虑工件尺寸和形状限制
仪器类型比较 | 仪器类型 | 测量范围 | 适用场景 | 优缺点 | |----------------|-------------|--------------------------|-------------------------| | 接触式轮廓仪 | 0.01-100μm | 实验室精密测量 | 精度高但可能划伤软质材料 | | 光学轮廓仪 | 1nm-1mm | 非接触快速测量 | 不损伤表面但价格较高 | | 便携式粗糙度仪 | 0.05-50μm | 现场检测 | 方便携带但精度有限 | | 原子力显微镜 | 0.1nm-10μm | 纳米级超精密测量 | 分辨率极高但测量速度慢 |
关键选购指标 - 分辨率：至少比要求精度高一个数量级 - 重复性：建议≤5%测量值 - 测头类型：根据材料硬度选择金刚石/红宝石测头 - 环境适应性：考虑温度/振动/湿度等现场条件
实际验证步骤 ① 索取标准样块进行仪器验证 ② 进行重复性测试（建议10次重复测量） ③ 对比不同仪器测量结果 ④ 评估操作便捷性和数据输出格式
维护成本考量 - 校准周期和费用 - 耗材更换频率（如测针） - 软件升级支持 - 售后服务响应时间
建议在最终决策前进行实地测试，使用实际工件样品验证仪器性能。对于关键应用，可考虑同时配备实验室级和便携式设备以满足不同场景需求。
表面粗糙度测量误差如何减小？
测量前准备
样品清洁处理 - 使用无水乙醇和超声波清洗机去除表面油污 - 用无尘布擦拭样品表面残留物 - 检查样品表面无可见划痕和污染物
仪器校准 - 定期使用标准粗糙度样块进行校准 - 检查探针磨损情况（建议每50次测量更换一次） - 确认仪器水平度（使用精密水平仪调整）
测量过程控制
参数设置优化 - 根据材料特性选择合适的截止波长（λc） - 设置适当的评价长度（通常为取样长度的5倍） - 调整扫描速度（建议0.5-1mm/s）
环境因素控制 - 保持恒温环境（20±1℃为佳） - 控制湿度在40-60%RH范围 - 使用防震台隔离振动干扰
测量后处理
数据滤波处理 - 应用高斯滤波器去除高频噪声 - 采用稳健滤波算法处理异常点 - 选择合适的截止波长进行波形分离
多点测量验证 - 至少选择3个不同区域测量 - 计算测量结果的算术平均值 - 标准差应控制在5%以内
特殊材料处理
软质材料测量 - 减小测量力（建议<0.75mN） - 使用金刚石涂层探针 - 降低扫描速度至0.1mm/s
高反射表面 - 采用白光干涉仪替代接触式测量 - 调整光源入射角度 - 使用防眩光涂层
定期维护
每周检查项目 - 导轨润滑状态 - 探针悬臂弹性 - 传感器零点漂移
季度维护项目 - 更换老化部件 - 重新校准线性度 - 检查电路稳定性
