场效应管怎么测量好坏
测量场效应管（FET）好坏需要分步骤进行，以下是具体操作方法：
准备工作 - 数字万用表调至二极管测试档 - 确保场效应管三个引脚（G、D、S）已识别 - 测量前对管脚进行放电处理

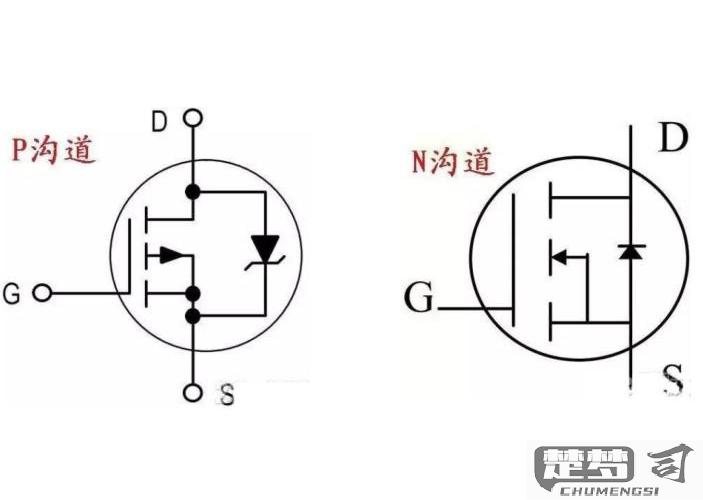

N沟道MOSFET测量 - 黑表笔接D极，红表笔接S极，正常显示0.5V左右压降 - 用手指同时触碰G极和D极，万用表显示值应变小 - 放开G极后数值应保持 - 用手指触碰G极和S极，数值应恢复初始值
P沟道MOSFET测量 - 红表笔接D极，黑表笔接S极，正常显示0.5V左右压降 - 用手指同时触碰G极和S极，万用表显示值应变小 - 放开G极后数值应保持 - 用手指触碰G极和D极，数值应恢复初始值
异常情况判断 - 任意两脚间电阻为0表示击穿 - G极对D/S极有电阻表示栅极漏电 - 触发后无变化表示失效 - 测量时注意避免静电干扰
进阶检测（需专业设备） - 使用晶体管图示仪观察特性曲线 - 测量开启电压Vgs(th) - 测试跨导参数
测量时建议使用防静电手环，潮湿环境下需特别注意安全。对于功率型场效应管，可先在线测量初步判断，再拆下进行精确测试。
场效应管测量好坏的步骤和方法？
测量场效应管（FET）好坏需要结合万用表和电路特性进行判断，以下是具体操作步骤：
准备工作
- 断电操作：确保被测场效应管未通电，避免损坏器件或仪器。
- 识别引脚：明确场效应管的栅极（G）、漏极（D）、源极（S）位置（参考型号手册或标记）。
- 万用表设置：选择数字万用表的二极管测试档或电阻档（建议使用数字表，避免指针表高压损坏FET）。
测量步骤（以N沟道MOSFET为例）
1. 检测栅极-源极/漏极间电阻
- 将黑表笔接栅极（G），红表笔依次接触源极（S）和漏极（D）。
- 正常情况：两次测量均应显示高阻值（OL或兆欧级），若出现低阻值则说明栅极击穿。
2. 检测体二极管（寄生二极管）
- 将红表笔接源极（S），黑表笔接漏极（D）。
- 正常情况：显示约0.4-0.8V（二极管正向压降），反接时应显示高阻值。若双向导通或无读数，说明内部损坏。
3. 触发测试（需短接栅极）
- 短接栅极（G）与源极（S）放电。
- 用万用表电阻档测量漏极（D）与源极（S）间电阻，正常应为高阻值。
- 保持黑表笔接漏极（D），红表笔接源极（S），用手指同时触碰栅极（G）和漏极（D）（人体感应电压触发）。
- 正常情况：电阻值应显著下降，松开后恢复高阻值（若无变化可能栅极失效）。
注意事项
- 防静电：操作前触摸接地金属释放静电，避免栅极击穿。
- 结型FET差异：结型场效应管（JFET）需用电阻档测量栅极与沟道间的PN结特性。
- 功率管测试：大功率MOSFET建议使用9V电池串联10kΩ电阻触发栅极，观察导通状态。
补充验证
- 上电测试：搭建简单电路（如LED驱动），通过实际开关控制验证放大能力。
- 对比法：同型号正常管子的测量数据可作为参考基准。
如何用万用表测量场效应管的好坏？
测量场效应管（FET）好坏需要分步骤进行，以下是详细操作流程：
准备工作 1. 将万用表调至二极管测试档（蜂鸣档）或电阻档（×1kΩ档） 2. 确保场效应管三个引脚（G栅极、D漏极、S源极）已正确识别 3. 测量前短接三个引脚放电
N沟道MOSFET检测方法 1. 栅极检测 - 黑表笔接G极，红表笔接D/S极 - 正常情况应显示无穷大（OL） - 出现阻值说明栅极已击穿
导通测试 - 红表笔接S极，黑表笔接D极 - 正常应显示较大阻值（几百kΩ以上） - 用导线短接G极和D极后阻值应变小 - 移除短接线后阻值应保持
体二极管测试 - 红表笔接D极，黑表笔接S极 - 应显示0.4-0.6V压降（体二极管正向导通） - 反接应显示无穷大
P沟道MOSFET检测方法 1. 将上述测试中的红黑表笔对调操作 2. 体二极管方向相反（黑笔接D，红笔接S时导通）
注意事项 1. 测量时不要用手同时触碰栅极和漏/源极 2. 数字万用表比指针表更安全准确 3. 功率MOSFET需在断电状态下测量 4. 部分增强型MOS管需要施加触发电压测试
异常情况判断 1. 任意两脚间阻值为0：已击穿损坏 2. 栅极与源/漏极有阻值：栅极氧化层破损 3. 无法被触发导通：器件失效 4. 体二极管正反向均导通：内部短路
建议配合 datasheet 确认具体管脚定义和参数，对于大功率MOSFET可串联9V电池进行更准确的导通测试。
场效应管损坏的常见表现及检测技巧？
场效应管（FET）损坏的常见表现及检测方法如下：
常见损坏表现： 1. 完全失效：表现为栅极完全失去控制能力，源漏极间呈现开路或短路状态。 2. 参数漂移：阈值电压、跨导等关键参数发生明显变化，导致电路工作异常。 3. 漏电流增大：关断状态下源漏极间出现异常导通电流。 4. 栅极击穿：栅极与源极/漏极间出现短路，通常伴随明显发热。 5. 热损坏：管壳出现烧焦痕迹或内部键合线熔断。
检测技巧： 1. 万用表检测： - 二极管档测量：正常FET的源漏极间应显示单向导通（有体二极管时），栅极与其他引脚间应完全绝缘。 - 电阻测量：栅源/栅漏间电阻应接近无穷大（＞1MΩ），异常低阻值表明栅极击穿。
在线检测： - 工作电压测试：对比正常电路各极电压值，异常电压偏移可能指示FET故障。 - 信号注入法：在栅极注入信号时观察漏极输出是否正常放大。
离线检测： - 曲线追踪仪测试：完整显示输出特性曲线，观察是否存在曲线畸变、跨导下降等现象。 - 电容测试：正常FET的Ciss/Coss/Crss应符合规格书参数，明显偏差预示损坏。
替换法： 在怀疑FET损坏时，使用同型号良品替换验证。
注意事项： - 检测前必须完全放电，避免残余电荷影响测量 - MOS管需注意防静电，检测时佩戴防静电手环 - 功率FET建议拆下检测，避免外围电路影响判断 - 热成像仪可辅助定位异常发热点
典型故障对应表现： - 栅极氧化层击穿：栅源/栅漏间电阻＜100Ω - 沟道烧毁：源漏极间开路（无体二极管时）或双向导通 - 热过载：器件表面碳化，封装变形
