继电器怎么测量好坏？详细步骤与技巧全解析

继电器怎么测量好坏

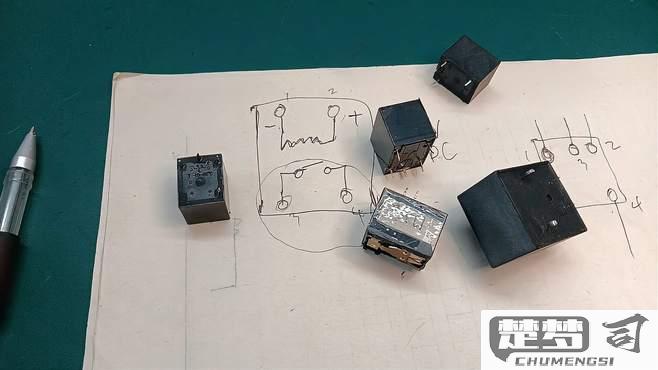

测量继电器好坏的方法可分为静态测试和动态测试两个部分：

静态测试（断电状态下） 1. 线圈电阻测量 - 使用万用表电阻档测量线圈引脚间电阻 - 正常值通常在几十欧姆到几千欧姆（参考继电器规格书） - 开路（显示OL）说明线圈断路，阻值过小可能存在短路

1. 触点通断测试
   • 常开触点（NO）：未通电时应开路
   • 常闭触点（NC）：未通电时应导通
   • 用万用表蜂鸣档测试时应听到对应提示音

动态测试（通电状态下） 1. 线圈电压测试 - 给线圈施加额定电压（注意正负极） - 应能听到清晰的"咔嗒"吸合声

1. 触点带载测试
   • 通电后测量：
     • 常开触点应变为导通状态
     • 常闭触点应变为开路状态
   • 建议用负载电路测试（如串联灯泡）观察实际切换能力

进阶检测 - 接触电阻测试：优质继电器触点电阻应小于0.5Ω - 绝缘测试：用兆欧表测量线圈与触点间绝缘电阻应＞100MΩ - 寿命测试：反复通断观察动作一致性

注意事项 - 测试大功率继电器时需注意安全防护 - 测量高压继电器要确保完全断电 - 汽车继电器需在12V/24V实际电压下测试 - 带二极管保护的继电器要注意极性

典型故障表现： - 线圈通电但无动作声→机械卡死 - 触点接触不良→负载工作不稳定 - 线圈发热严重→匝间短路 - 释放缓慢→消磁电路故障

继电器测量好坏的步骤和方法？

继电器测量好坏可通过以下步骤进行：

1. 外观检查 - 观察继电器外壳是否有裂痕、烧焦痕迹或变形 - 检查引脚是否氧化、断裂或松动 - 确认型号标识清晰可辨

2. 线圈电阻测量 - 使用万用表电阻档（通常选择200Ω或2kΩ档位） - 测量线圈两端引脚（参考继电器规格书确认引脚） - 正常值应与标称阻值相符（典型值几十Ω到几kΩ） - 开路表示线圈断路，阻值过小可能短路

3. 触点通断测试 - 万用表调至通断档或电阻档 - 常闭触点（NC）： 未通电时应导通（电阻接近0Ω） 通电后应断开（电阻无穷大） - 常开触点（NO）： 未通电时应断开 通电后应导通 - 公共端（COM）需正确识别



4. 动作电压测试 - 使用可调直流电源（注意电压极性） - 从0V缓慢升高电压至标称值 - 正常继电器应在标称电压的75%-110%范围内可靠吸合 - 释放电压通常为标称值的10%-40%

5. 接触电阻测量 - 继电器吸合状态下 - 测量闭合触点间的电阻 - 良好触点电阻应小于0.5Ω - 超过1Ω可能存在接触不良

6. 绝缘测试 - 使用兆欧表（500VDC档） - 测试线圈与触点间绝缘电阻 - 正常值应大于100MΩ

注意事项 - 测量前先对继电器放电 - 大功率继电器建议测试带负载能力 - 固态继电器测量方法不同（需检测输入输出端） - 汽车继电器需测试振动条件下的可靠性

替代测试法 - 用已知良好的同型号继电器对比测试 - 搭建简单电路测试实际切换功能 - 专业场合可使用继电器测试仪

使用万用表测量继电器好坏的技巧？

测量继电器好坏时，万用表是最常用的工具之一。以下是具体操作步骤和判断标准：

1. 线圈通断检测 - 将万用表调至电阻档（通常选择200Ω或2kΩ档位） - 测量继电器线圈两端引脚 - 正常情况：显示一定阻值（根据型号不同，通常在几十Ω到几kΩ之间） - 异常情况：显示无穷大（开路）或接近0Ω（短路）

2. 触点通断检测 - 使用万用表蜂鸣档或电阻档 - 常开触点（NO）： 继电器未通电时：应显示开路 通电后：应显示导通（电阻接近0Ω） - 常闭触点（NC）： 继电器未通电时：应显示导通 通电后：应显示开路

3. 绝缘性能检测 - 将万用表调至最大电阻档（20MΩ或更高） - 测量线圈与触点之间的绝缘电阻 - 正常值应大于10MΩ

4. 动作电压测试 - 使用可调直流电源配合万用表 - 缓慢增加线圈电压 - 观察触点状态变化时的电压值 - 对比继电器标称动作电压

注意事项： - 测试前先查阅继电器规格书确认引脚定义 - 测量时确保继电器完全断电 - 对于大功率继电器，建议配合负载测试实际切换能力 - 测试高压继电器时注意安全防护 - 机械式继电器还需听辨吸合声音是否正常

常见故障判断： - 线圈烧毁：电阻无穷大或明显超出标称值 - 触点粘连：断电后仍保持导通状态 - 触点氧化：接触电阻明显增大 - 绝缘不良：线圈与触点间电阻过低

继电器常见故障及如何检测？

继电器常见故障及检测方法：

1. 触点故障 - 现象：接触不良、触点烧蚀、粘连 - 检测方法： - 用万用表测量触点间电阻（正常应＜0.1Ω） - 观察触点表面是否有氧化、烧黑痕迹 - 通电测试时测量负载端电压降（过大说明接触不良）

2. 线圈故障 - 现象：继电器不动作、线圈过热 - 检测方法： - 测量线圈电阻（与标称值偏差＞15%需更换） - 检查线圈额定电压与实际工作电压是否匹配 - 通电时测量线圈两端电压是否正常

3. 机械故障 - 现象：动作卡滞、复位不良 - 检测方法： - 手动推动衔铁测试运动是否顺畅 - 检查弹簧是否变形或断裂 - 观察触点动作时是否有异常噪音

4. 绝缘故障 - 现象：漏电、短路 - 检测方法： - 用500V兆欧表测量触点与线圈间绝缘电阻（应＞10MΩ） - 检查外壳是否有裂纹或碳化痕迹

5. 寿命耗尽 - 现象：动作次数接近标称值 - 检测方法： - 记录继电器累计动作次数 - 观察触点磨损程度（厚度减少＞50%需更换）

检测工具准备： - 数字万用表 - 兆欧表 - 直流稳压电源 - 放大镜（观察触点） - 负载模拟装置

操作注意事项： 1. 检测前必须断电 2. 测量线圈电阻时需断开外部连线 3. 测试高压继电器时做好绝缘防护 4. 更换继电器时注意电压/电流/触点形式参数匹配 5. 工业用继电器建议每6个月做预防性检测
