如何准确测量IGBT的好坏？专业步骤与注意事项全解析

igbt怎么测量好坏

测量IGBT好坏需要结合多种测试方法，以下是详细操作步骤：

一、基本外观检查 1. 观察封装是否有裂纹、烧焦痕迹 2. 检查引脚是否氧化变形 3. 确认散热面平整无凹陷

二、万用表二极管测试法 1. 将万用表调至二极管测试档 2. 测量C-E极： - 红表笔接E，黑表笔接C：正常应显示OL（开路） - 反向测量也应显示OL 3. 测量G-E极： - 正反向电阻都应在几百kΩ至几MΩ 4. 测量内部二极管： - 红表笔接E，黑表笔接C：应显示0.4-0.7V（硅管压降）

三、动态测试（需专用电路） 1. 搭建测试电路： - 直流电源15V - 1kΩ栅极电阻 - 负载灯泡或电阻 2. 测试步骤： - 给G极加5V电压，CE应导通 - 撤除G极电压，CE应关断 - 测试开关速度是否正常

四、绝缘测试 1. 使用500V兆欧表 2. 测量G-C、G-E间绝缘电阻 3. 正常值应>1MΩ

五、专业设备测试 1. 曲线追踪仪测试输出特性曲线 2. 功率循环测试仪检测热性能 3. 栅极电荷测试验证开关特性

注意事项 1. 测试前先放电（G-E短接5秒） 2. 避免用手直接接触引脚 3. 大功率IGBT需配合散热器测试 4. 对比同型号良品参数

判断标准 1. 任何两极间短路即为损坏 2. 开关特性明显变差应更换 3. 漏电流超过规格书50%视为不良

IGBT测量好坏的步骤？

测量IGBT好坏需要分步骤进行，以下是具体操作方法：

断电检测 - 使用数字万用表二极管档 - 红表笔接E极，黑表笔接C极，正常显示应为无穷大 - 调换表笔后同样应为无穷大
栅极测试 - 万用表调至电阻档（20KΩ） - 测量G-E极间电阻，正常值应在几千欧姆范围 - 测量G-C极间电阻，应与G-E极数值相近
触发测试 - 给G极施加9V直流电压（可用电池） - 保持触发状态下测量C-E极间电阻 - 正常应显示较低阻值（导通状态） - 撤除触发电压后应恢复高阻态
动态测试（需专业设备） - 使用IGBT测试仪 - 检查开关特性曲线 - 验证饱和压降Vce(sat) - 测量开关时间参数

注意事项： - 测试前确保IGBT完全放电 - 避免手指接触引脚防止静电损坏 - 大功率IGBT建议使用专用测试夹具 - 对比同型号正常器件参数更准确

对于模块型IGBT，还需检查： - 绝缘电阻（模块外壳与各端子间） - 内部二极管特性 - 热阻参数（需加热测试）

如何用万用表测量IGBT好坏？

测量IGBT好坏需要分步骤进行，以下是详细操作流程：

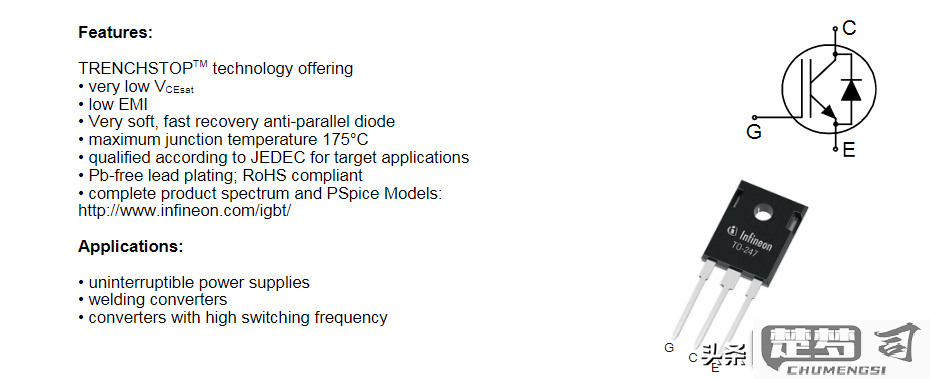

准备工作 - 确保IGBT完全断电并放电 - 准备数字万用表（二极管档位和电阻档位） - 识别IGBT引脚（通常为G栅极、C集电极、E发射极）
初步检测 `mermaid graph LR A[红表笔接E] --> B[黑表笔接C] C[正常显示0.3-0.7V] --> D[初步正常] E[显示OL或短路] --> F[已损坏] `
栅极测试 - 用电阻档（20kΩ）测量G-E间电阻 - 正反向测量均应显示高阻值（>100kΩ） - 若出现低阻值说明栅极已击穿
动态测试（需辅助电源） `mermaid graph TB S[9V电池正极接G] --> T[负极接E] U[保持5秒] --> V[测量C-E导通] W[撤掉电源] --> X[应恢复阻断] `
注意事项 - 测量前必须释放栅极残余电荷 - 避免用手直接接触引脚 - 功率型IGBT建议使用专用测试仪 - 在线测试需断开外围电路

常见故障判断： - C-E短路：万用表蜂鸣器响 - G-E漏电：阻值低于50kΩ - 开路故障：正向压降显示OL - 性能下降：导通压降异常偏高

建议配合热成像仪检查工作时的温升情况，更准确判断老化程度。

IGBT好坏判断的标准是什么？

判断IGBT（绝缘栅双极型晶体管）好坏的核心标准可从以下维度展开：

1. 静态参数测试 - 饱和压降（VCE(sat)）：使用万用表二极管档测量C-E极间压降，正常值应在0.2-0.7V之间。若显示开路或接近0V则可能损坏。 - 栅极漏电流：断开驱动电路时，栅极-发射极间电阻应大于1MΩ。若阻值过低表明栅极氧化层击穿。 - 续流二极管特性：用万用表测量E-C极间二极管正向压降约0.4-0.9V，反向应呈高阻态。

2. 动态特性验证 - 开关波形测试：通过双踪示波器观察： - 开通延迟时间（td(on)）与规格书偏差不超过20% - 关断拖尾电压不应出现异常振荡 - 上升/下降时间需符合器件标称值 - 热稳定性：在50%额定电流下持续工作10分钟，壳温变化应平稳无突变。

3. 实际工况检测 - 带载能力测试：逐步加载至额定电流的80%，监测： - 导通损耗（VCE×IC）曲线是否线性 - 无突然的电压跌落或电流截止 - 绝缘耐压：用500V兆欧表测量栅极-集电极绝缘电阻，新器件应>1000MΩ。

4. 失效特征识别 - 短路故障：三极间任意两脚电阻接近0Ω - 开路故障：所有引脚间均呈高阻态 - 性能劣化：对比初始参数，若VCE(sat)增加15%以上或开关损耗上升20%即需更换

操作提示： - 测试前务必放电：用10Ω电阻短接G-E极5秒 - 动态测试需配合专用驱动电路 - 热测试需保证散热器接触面平整度<0.02mm

建议采用IGBT专用测试仪（如Keysight B1505A）进行全参数扫描，实验室环境下可配合红外热像仪观测芯片温度分布。
