单开5孔插座怎么接线？详细步骤与安全注意事项

单开5孔插座怎么接线

单开5孔插座接线需要严格按照规范操作，确保用电安全。以下是详细接线步骤和注意事项：

断电操作 - 使用验电笔确认电路已完全断电 - 在配电箱处关闭对应回路断路器并上锁
认识接线端子 - L（火线接口）：接红色或棕色导线 - N（零线接口）：接蓝色导线 - E（地线接口）：接黄绿双色导线 - 开关L1：控制线输出端 - 开关L：火线输入端

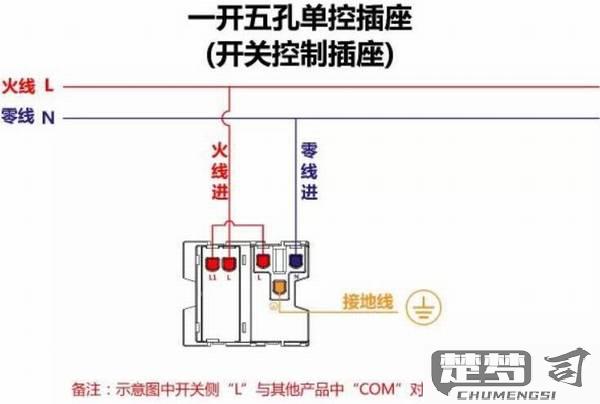

具体接线方法 `mermaid graph LR A[配电箱火线] --> B[开关L端子] B --> C[插座L端子] D[配电箱零线] --> E[插座N端子] F[配电箱地线] --> G[插座E端子] B --> H[开关L1端子] --> I[灯具] `
操作步骤 - 将入户火线接入开关L端子 - 用短线桥接开关L端子与插座L端子 - 零线直接接入插座N端子 - 地线接入插座E端子 - 从开关L1端子引出控制线连接灯具
安全注意事项 - 使用1.5-2.5mm²铜芯线 - 线头剥线长度约1cm - 确保所有接线端子螺丝拧紧 - 线头不能有裸露铜丝 - 不同回路导线不能共用接线孔
测试验收 - 接线完成后用万用表测试： - 开关关闭时：插座有电，灯具断电 - 开关开启时：插座和灯具都有电 - 检查地线导通性 - 测量绝缘电阻应＞0.5MΩ

建议由专业电工操作，如自行安装需确保完全理解电路原理。每次操作前必须断电验证，接线后检查三次再通电测试。

单开5孔插座接线步骤详解

断电操作 - 关闭配电箱中对应回路的断路器 - 使用验电笔确认线路无电 - 建议佩戴绝缘手套操作
拆卸旧插座 - 用十字螺丝刀卸下面板固定螺丝 - 轻轻拉出插座本体 - 记录原接线位置（可拍照留存）
认识接线端子 - L（火线）：通常接红色或棕色线 - N（零线）：通常接蓝色线 - E（地线）：黄绿双色线 - L1（开关火线）：控制灯具的引出线
新插座接线 - 火线接入：将电源火线接入插座L端子 - 零线接入：电源零线接入N端子 - 地线接入：黄绿双色线接入E端子 - 开关控制线：灯具火线接入L1端子 - 确保每根线插入端子底部 - 用螺丝刀紧固端子螺丝
线路检查 - 检查线头无裸露（裸露部分≤2mm） - 不同线路间无交叉接触 - 地线必须可靠连接
安装固定 - 将线缆规整折叠放入暗盒 - 用安装螺丝固定插座底座 - 注意保持插座水平
通电测试 - 合闸送电 - 用验电笔测试插座极性 - 测试开关控制功能 - 测试插座通电情况

注意事项 - 不同品牌插座端子标注可能不同 - 老房子可能缺少地线，需做好绝缘处理 - 线径需≥1.5mm²（照明回路）或≥2.5mm²（插座回路） - 建议使用WAGO接线端子替代传统绞接

解析单开5孔插座接线图需要明确各接线端子的功能与对应线路。以下是具体操作步骤：

安全准备 - 切断电源并验证无电状态 - 准备十字螺丝刀、验电笔、剥线钳等工具
认识接线端子 - L（火线接口）：接红色或棕色导线 - N（零线接口）：接蓝色导线 - E（地线接口）：接黄绿双色导线 - L1/L2（开关控制端）：连接灯具控制线
具体接线方法火线接入： - 将入户火线接入插座L端子 - 并联一根短线连接至开关L端子

零线接入： - 直接接入插座N端子 - 无需连接开关部分

地线接入： - 必须接入插座E端子 - 确保接地可靠

开关控制线： - 从开关L1端子引出控制线至灯具 - 灯具零线与电源零线并联

常见问题处理： - 开关不控制插座：检查L端子是否误接 - 插座无电：复核火线/零线接法 - 漏保跳闸：重点检查地线是否误接

注意事项： - 不同品牌端子标注可能不同 - 老房改造需先确认线路性质 - 建议保留接线示意图备查

单开5孔插座接线需严格遵循安全规范，以下为关键操作要点：

断电确认 - 使用验电笔测试线路，确保配电箱对应回路已完全断电 - 建议在配电箱处悬挂"有人作业，禁止合闸"警示牌
线材识别 - 火线(L)通常为红色/棕色，零线(N)为蓝色，地线(PE)为黄绿双色 - 使用剥线钳处理线头，裸露铜芯长度控制在8-10mm
接线规范 `markdown 开关模块： - L进线接开关"COM"端子 - L出线接插座L端子（控制灯具时接灯具火线）

插座模块： - 并联接入L/N线（与开关L出线同电位） - 地线必须单独接入PE端子 `
紧固要求 - 使用螺丝刀将端子螺丝拧紧至2.0N·m扭矩 - 完成接线后做拉拔测试，确认线头无松动
安全验证 - 接线完成后使用万用表检测： - L-N间电阻应>1MΩ（断开负载状态下） - PE端子与金属外壳导通电阻<0.5Ω - 首次通电建议使用漏保测试按钮验证保护功能
特殊注意事项 - 当开关控制插座时，需使用3×2.5mm²电缆 - 潮湿环境应选用IP54防护等级插座 - 金属暗盒必须保证有效接地
