带开关五孔插座怎么接
带开关五孔插座的接线方法如下：
断电操作 - 关闭配电箱对应回路的断路器 - 使用验电笔确认线路无电
认识接线端子 - L（火线接口） - N（零线接口） - E（地线接口） - L1/L2（开关控制线接口）
标准接线步骤
火线（红色） → 插座L端子 零线（蓝色） → 插座N端子 地线（黄绿） → 插座E端子 控制线（灯具线） → 开关L1端子开关控制插座的特殊接法 - 将火线接入开关L端子 - 用短线连接开关L与插座L - 零线和地线正常接入插座对应端子
接线注意事项 - 线头剥皮长度约1cm - 使用压线钳确保接触良好 - 线头弯曲方向与螺丝拧紧方向一致 - 不同功能线路不可混接
测试验证 - 通电前检查无短路 - 先测试开关功能 - 再测试插座功能 - 使用验电器确认相位正确
建议准备工具：十字螺丝刀、验电笔、剥线钳、绝缘胶布。接线完成后应将线头整理整齐，避免挤压导致接触不良。
带开关五孔插座接线步骤详解？
带开关五孔插座接线需要区分开关控制插座或独立控制灯具两种情况，以下是具体操作步骤及注意事项：
一、工具准备 - 验电笔 - 十字螺丝刀 - 绝缘胶布 - 剥线钳 - 电线（建议使用BV线）
二、接线前安全确认 1. 关闭配电箱对应回路断路器 2. 用验电笔测试确保无电 3. 拆除旧插座时拍照记录原接线位置
三、开关控制插座接法 1. 火线接入 - 将进线火线（L）接入开关L端子 - 用短线连接开关L1端子与插座L端子
零线接入 - 进线零线（N）直接接入插座N端子
地线接入 - 黄绿双色地线接入插座E端子
四、开关独立控制灯具接法 1. 插座部分 - 火线（L）直接接入插座L端子 - 零线（N）接入插座N端子 - 地线接入E端子
- 开关部分
- 火线接入开关L端子
- 灯具控制线接入开关L1端子
五、安装测试 1. 所有线头缠绕至少5圈确保接触良好 2. 线头裸露部分不超过3mm 3. 用绝缘胶布包裹接头 4. 固定面板时避免挤压电线 5. 通电后先测试开关功能再测试插座
注意事项 - 老房子无地线时须做好绝缘处理 - 多股线需镀锡或使用接线端子 - 功率超过2000W建议使用16A插座 - 潮湿环境应选用防水型插座
建议操作时佩戴绝缘手套，如遇线路复杂情况应联系专业电工处理。
带开关五孔插座接线注意事项？
带开关五孔插座接线需重点关注以下操作要点：
安全准备阶段 - 切断配电箱对应回路电源，使用验电笔二次确认无电 - 准备十字螺丝刀、剥线钳、绝缘胶布等工具 - 区分火线（L）、零线（N）、地线（PE），建议使用黄绿双色线作为地线
接线操作规范 1. 开关模块接线 - 火线接入开关L端子 - 控制线连接开关L1端子至插座L端子 - 确保开关仅控制插座而不影响照明回路
- 插座模块接线
- 零线接入N端子
- 地线接入PE端子（三脚插孔上方独立端子）
- 从开关L1引出的控制线接入插座L端子
关键注意事项 - 禁止将地线接入开关端子 - 多股线需镀锡或使用接线端子处理 - 线头裸露长度控制在8-10mm - 各端子螺丝需拧紧至1.2N·m扭矩 - 完成接线后做15kg拉力测试
验收标准 - 开关单独控制插座通电 - 用相位检测仪验证左零右火接线 - 接地电阻测试值≤0.5Ω - 面板安装后无缝隙、无松动
建议首次操作时在断电状态下模拟测试，确认线路逻辑正确后再通电。老旧房屋改造时需特别注意铝线需用铜铝过渡端子处理。
带开关五孔插座接线图解教程？
工具准备
- 十字螺丝刀
- 验电笔
- 剥线钳
- 绝缘胶布
- 电工胶带
接线步骤图解
1. 断电操作
使用验电笔确认电路已断电，将配电箱对应回路断路器关闭
2. 拆卸旧插座
- 用螺丝刀卸下面板固定螺丝
- 取出插座本体
- 记录原有接线位置（建议拍照）
3. 认识接线端子
典型五孔带开关插座接口：
L（火线输入）
L1（开关控制输出）
N（零线）
E（地线）
4. 标准接线方法
`mermaid
graph LR
A[配电箱火线] -->|接入| B(L端子)
B --> C[开关]
C -->|L1输出| D[灯具]
E[配电箱零线] -->|接入| F(N端子)
G[配电箱地线] -->|接入| H(E端子)
`
5. 具体接线操作
火线处理： - 剥除6-8mm绝缘层 - 插入L端子并拧紧 - 如需控制插座：将火线接开关输入端
零线处理： - 剥线后接入N端子 - 确保铜丝不外露
地线处理： - 黄绿双色线接入E端子 - 必须可靠连接
6. 开关接线（控制灯具时）
- 从L端子引出短线至开关输入
- 开关输出端接灯具火线
- 灯具零线与插座N端并联
安全注意事项
- 所有操作必须在断电状态下进行
- 接线后检查无铜丝外露
- 地线必须可靠连接
- 首次通电前用验电笔复查
- 建议在专业人员指导下操作
常见问题解答
Q：开关不控制插座怎么接？ A：将火线直接接入L端子，不经过开关模块
Q：如何区分零火线？ A：验电笔检测：亮灯为火线，不亮为零线（需带电检测时）
Q：遇到多根同色线怎么办？ A：使用万用表通断档测量，或联系专业电工

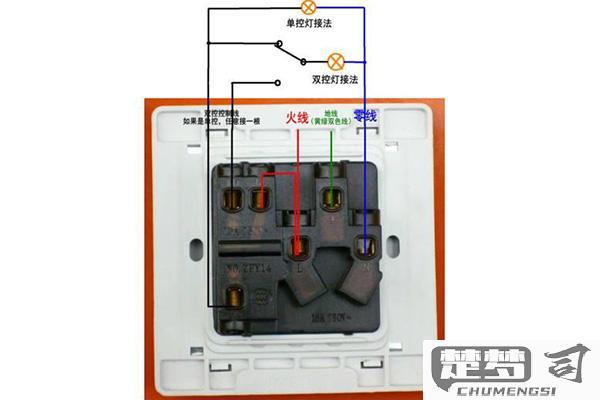

附：接线完成效果图 （建议实际安装时参考产品自带接线图，不同品牌可能存在差异）
