接线板三根线怎么接线

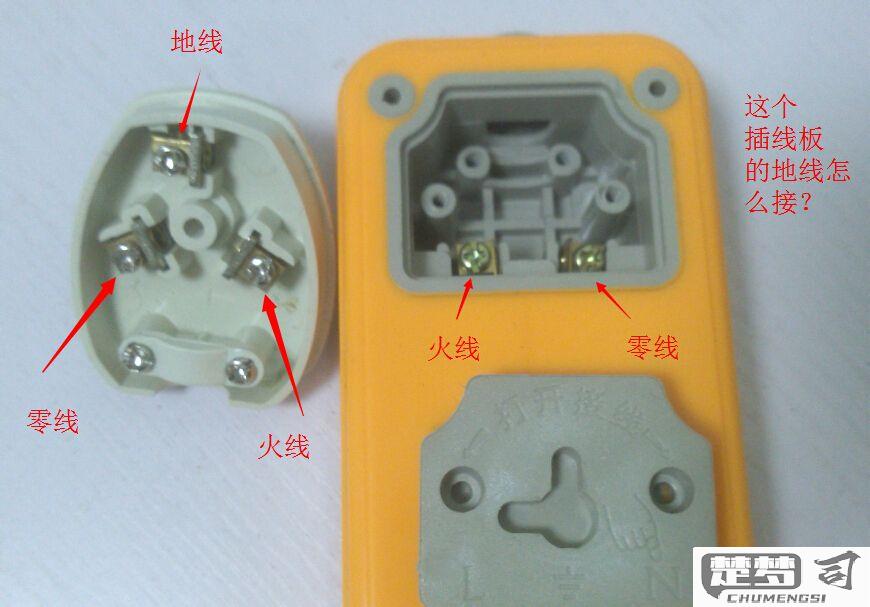

接线板三根线（火线L、零线N、地线PE）的标准接线方法：
安全准备 - 操作前切断电源并验电 - 准备电工胶布、螺丝刀、剥线钳 - 确认电线颜色：国内标准火线棕色/红色，零线蓝色，地线黄绿色
接线步骤 （1）打开接线板外壳，找到内部接线端子 （2）线头处理： - 剥除线头绝缘层约1cm - 多股线需顺时针拧紧 （3）对应连接： - 火线（L）接L端子 - 零线（N）接N端子 - 地线（PE）接接地标志端子 （4）紧固螺丝： - 使用螺丝刀充分拧紧 - 轻拉测试是否牢固
注意事项 - 绝对禁止将地线接到火线/零线端子 - 接线后确保无铜线外露 - 各线头间保持安全距离 - 完成后用验电笔测试极性
检测验证 （1）通电前： - 检查所有接头牢固度 - 确认外壳安装到位 （2）通电后： - 用验电器测试插座极性 - 测试接地是否有效
特别提醒：非专业人员建议请电工操作，错误接线可能导致触电或火灾风险。
接线板三根线分别代表什么？
接线板的三根线分别对应不同的功能和安全保护：
火线（L - Live Wire） - 颜色标识：通常为棕色或红色（国内标准为棕色） - 功能：输送220V交流电的主电源线 - 安全提示：带电危险，检修时必须先切断电源
零线（N - Neutral Wire） - 颜色标识：通常为蓝色 - 功能：构成完整回路的返回线路 - 特性：正常工作时带电（约0V），但可能因线路故障带电
地线（E - Earth Wire） - 颜色标识：黄绿双色条纹 - 功能：安全保护线，连接设备金属外壳 - 重要性：漏电时引导电流入地，防止触电事故
实操注意事项： - 接线时必须确保颜色对应，禁止混接 - 地线必须可靠连接，不得省略或悬空 - 使用验电笔可检测火线（氖管发光） - 万用表测量方法：火线-零线≈220V，火线-地线≈220V，零线-地线≈0V
常见问题处理： - 接线板无电：检查火线是否松动 - 设备漏电：重点检查地线连接 - 跳闸故障：可能存在火/零线短路
接线板三根线接线的正确步骤？
接线板三根线接线的正确步骤如下：
准备工具与材料 - 十字螺丝刀 - 剥线钳 - 电工胶布 - 验电笔 - 接线板（确保额定功率符合需求）
安全确认 - 断开电源总闸 - 用验电笔确认线路无电 - 检查电线绝缘层是否完好
识别线材 - 火线（L）：通常为棕色/红色 - 零线（N）：通常为蓝色/黑色 - 地线（PE）：黄绿双色
处理线头 - 使用剥线钳剥去约1cm绝缘层 - 将裸露铜线拧紧成束 - 避免铜丝散乱外露
连接步骤 (1) 松开接线端子螺丝 (2) 火线接入L端子 (3) 零线接入N端子 (4) 地线接入PE端子（有接地标志） (5) 确保每根线插入端子底部 (6) 拧紧螺丝（扭矩适中）
检查要点 - 线序是否正确 - 连接是否牢固（轻拉测试） - 无铜丝外露 - 不同线缆无交叉接触
收尾工作 - 整理多余线缆 - 用扎带固定 - 接线板稳妥放置
通电测试 - 合闸后先用验电笔检测 - 分次接入电器测试 - 观察有无异常发热
注意事项： - 潮湿环境应使用防水接线板 - 大功率电器需单独回路 - 老旧线路建议请专业电工操作 - 每年检查接线松动情况
接线板三根线接线时需要注意的安全事项？
接线板三根线接线安全操作指南
断电操作确认 - 接线前必须断开电源总闸 - 使用验电笔确认线路无电 - 在配电箱处悬挂"禁止合闸"警示牌
线材识别规范 - 火线(L)：通常为棕色/红色 - 零线(N)：通常为蓝色/黑色 - 地线(PE)：黄绿双色线 - 使用万用表验证线序（火线-零线220V，火线-地线220V，零线-地线0V）
接线工艺要求 - 剥线长度10-12mm（约插孔深度1.5倍） - 铜丝顺时针缠绕紧固螺丝 - 线芯不得外露，绝缘层距端子≤1mm - 接线后做3N拉力测试（≥50N）
安全防护措施 - 佩戴绝缘手套（1000V级） - 使用带绝缘柄的工具 - 工作区域铺设绝缘垫 - 禁止单人作业（需监护人在场）
验收标准 - 摇表测试绝缘电阻≥10MΩ - 接地电阻≤4Ω - 通电后测试漏保动作电流≤30mA - 持续观察30分钟无异常发热
特殊注意事项 - 潮湿环境需使用防水接线盒 - 大功率设备（≥2000W）需单独回路 - 多股线必须镀锡或使用线鼻子 - 不同金属导线连接需用过渡端子
应急准备 - 现场配备干粉灭火器（ABC类） - 保持逃生通道畅通 - 准备应急照明设备
接线板三根线接线错误会有什么后果？
接线板三根线（火线L、零线N、地线PE）若接线错误可能引发以下严重后果：
1. 地线零线反接 - 金属外壳带电：设备外壳可能带有220V电压，人体接触会直接触电 - 漏保跳闸：接地故障保护功能失效，漏电时可能不动作 - 设备损坏：精密仪器可能因异常回路电流烧毁
2. 火线地线反接 - 致命危险：所有接地金属部件都变成带电体 - 短路风险：地线接触其他导体时会产生电弧火花 - 保护失效：无法通过接地排除故障电流
3. 火线零线反接 - 开关失控：断开后设备仍带电 - 潜在触电：灯具等设备关闭后仍存在危险电压 - 电子设备异常：某些电器可能无法正常工作
检测与预防措施 1. 使用验电笔确认火线位置 2. 万用表测量： - L-N间应为220V±10% - L-PE间应为220V - N-PE间应＜5V 3. 接线前断电操作 4. 采用不同颜色线缆（国标：棕-L、蓝-N、黄绿-PE）
紧急处理 发现接错后立即： 1. 切断总电源 2. 拆除所有连接 3. 使用相位检测仪重新确认线路 4. 由持证电工重新接线
注：新国标（GB/T 2099.1-2021）要求接线板必须配备防误插保护门，但物理防误不能替代正确接线。
如何测试接线板三根线接线是否正确？
测试接线板三根线接线正确性的方法如下：
准备工具 - 数字万用表（带电压测量功能） - 验电笔（非接触式） - 绝缘胶带 - 螺丝刀
安全确认 - 断电状态下拆开接线板外壳 - 使用验电笔确认无残留电压 - 确保工作环境干燥
线色识别 - 火线（L）：通常为棕色/红色 - 零线（N）：通常为蓝色/黑色 - 地线（PE）：通常为黄绿色
导通测试 - 万用表调至电阻档（200Ω） - 测量插头金属片与接线端： 火线插孔应导通插头L极 零线插孔应导通插头N极 * 地线插孔应导通插头E极
通电测试 - 恢复供电后测量： 火线-零线电压应为220V±10% 火线-地线电压≈220V * 零线-地线电压应<5V
极性验证 - 使用三孔测试器： 正确接线时三个指示灯全亮 缺地线时中间灯不亮 * 零火反接时右侧灯不亮
接地测试 - 测量地线端子与金属外壳电阻应<1Ω - 地线不应与零线导通（电阻>1MΩ）
注意事项： - 操作时保持单手操作习惯 - 测试后所有裸露线头做好绝缘处理 - 发现接线错误应立即断电整改 - 建议使用带漏保的电源进行测试
