一开五孔插座怎么接线？详细步骤与安全注意事项

一开五孔插座怎么接线

一开五孔插座的接线需要区分控制灯具还是插座功能，以下是具体接线方法：

情况一：开关控制灯具 1. 准备工具：验电笔、螺丝刀、剥线钳 2. 断电操作：关闭配电箱对应回路空开 3. 接线步骤： - 火线（L）接入开关L端子 - 开关L1端子引出控制线连接灯具火线 - 零线（N）直接接入插座N端子 - 地线（PE）接入插座地线端子 - 插座L端子与开关L端子并联

情况二：开关控制插座 1. 特殊说明：此接法存在安全隐患，不符合规范 2. 替代方案建议： - 使用带开关插座单独控制电器 - 加装智能插座实现远程控制 - 咨询专业电工改造电路

安全注意事项： - 必须使用1.5mm²以上铜芯线 - 地线必须采用黄绿双色线 - 所有接头需用绝缘胶带包裹 - 接线后使用验电笔复查 - 建议非专业人员请电工操作

常见错误排查： 1. 插座无电：检查空开是否跳闸 2. 开关不控灯：检查L1线是否接错 3. 漏保跳闸：存在零地接反可能 4. 插座发热：线径不足或接触不良

推荐使用WAGO接线端子代替传统绞接，可提升安全性和可靠性。完成接线后应使用插座检测仪进行通断测试。

一开五孔插座接线需要区分火线、零线和地线，并正确连接开关与插座模块。以下是详细操作步骤：

（2）插座模块接线 - 零线直接接入插座N孔 - 地线接入插座PE孔（接地标志） - 来自开关的控制线接入插座L孔

注意事项： - 所有裸露铜线不得超过8mm - 不同线径不得接入同一端子 - 地线必须可靠连接 - 建议使用WAGO接线端子辅助接线 - 接线后需进行绝缘电阻测试

常见错误规避： - 开关控制零线（应控制火线） - 地线当零线使用 - 不同回路电线混接 - 端子螺丝未拧紧导致接触不良

一开五孔插座接线需要严格遵循安全规范，以下是关键操作要点：

断电操作 - 使用验电笔确认电路完全断电 - 在配电箱处断开对应回路断路器并上锁 - 悬挂"有人工作，禁止合闸"警示牌
线材处理 - 剥线长度控制在10-12mm - 多股线需顺时针拧紧并镀锡 - 铜线裸露部分不得超出接线端子
接线规范 `mermaid graph LR L[火线L] --> SW[开关接线柱] SW --> L1[灯具火线] N[零线N] --> N1[插座N极] PE[地线] --> PE1[插座地极] L --> L2[插座L极] ` - 开关单独控制灯具时： - 火线接开关进线端 - 开关出线端接灯具 - 插座保持常电
紧固要求 - 使用合适的螺丝刀（建议PH2规格） - 扭矩控制在0.5-0.8N·m - 接线后轻拉测试是否松动
安全检测 - 使用万用表通断档检测： - 开关回路电阻应＜1Ω - 零火/零地间电阻应＞2MΩ - 通电前测量对地绝缘电阻＞5MΩ
常见错误防范 - 禁止将地线作为零线使用 - 不同线径导线不得接于同一端子 - 铝铜导线连接需使用过渡接头

建议操作完成后静置30分钟再通电，首次通电时保持适当距离观察是否有异常现象。

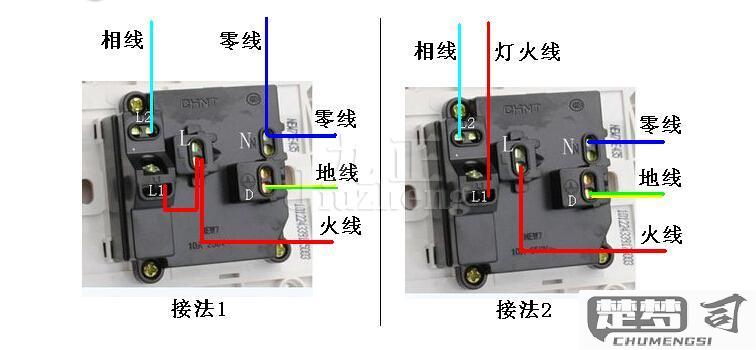

接线一开五孔插座需要区分控制开关与插座的不同功能，以下是详细步骤图解说明：

工具准备 - 十字螺丝刀 - 验电笔 - 剥线钳 - 绝缘胶布
电路识别 - 火线（L）：通常为红色/棕色，验电笔测试会亮 - 零线（N）：通常为蓝色 - 地线（PE）：黄绿双色 - 控制线（L1）：连接开关的灯控线（可能为黑色）
接线步骤 `mermaid graph LR A[电源火线] --> B(开关L端子) B --> C[灯控线L1] D[电源零线] --> E(插座N孔) F[地线] --> G(插座PE孔) A --> H(插座L孔并联) `
具体操作 - 开关部分： ① 火线接入开关"L"端子 ② 灯控线接"L1"端子 - 插座部分： ① 火线并联接入插座"L"孔 ② 零线接"N"孔 ③ 地线接"PE"孔
安全验证 - 接线前断开总闸 - 所有裸露铜线不超过8mm - 用验电笔确认无残留电压 - 首次通电时保持安全距离
常见错误避免 - 禁止将地线接入开关 - 控制线不可与零线混淆 - 多股线需镀锡处理防散开 - 线头弯曲方向应与螺丝拧紧方向一致
