电位器三个引脚怎么接？详细步骤与注意事项

电位器三个引脚怎么接

电位器三个引脚的接法取决于具体使用场景，以下是三种常见连接方式及详细操作步骤：

1. 可变电阻接法（两引脚使用） - 选择中间引脚（滑动端）和任意一侧固定端 - 用万用表测量总阻值，确认外侧两引脚间为标称阻值 - 焊接时确保滑动端与电路信号线连接，固定端接电源或地 - 典型应用：音量调节电路需将滑动端接音频信号线

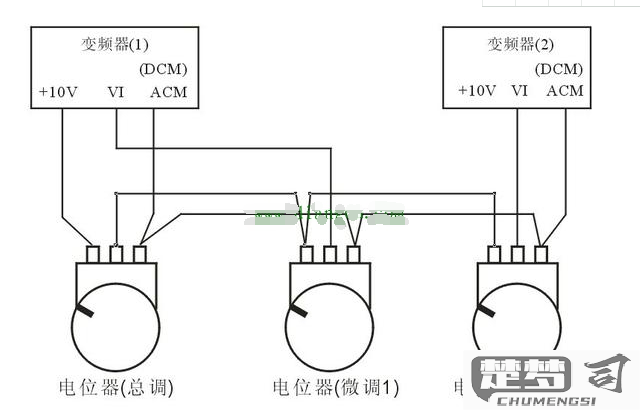

2. 分压器接法（三引脚全用） - 左侧固定端接电源正极（Vcc） - 右侧固定端接地（GND） - 中间滑动端作为输出电压端 - 注意：需在输出端加10kΩ以上负载电阻防止过载

3. 平衡调节接法 - 将中间引脚作为公共端 - 两侧引脚分别接正负电源 - 特别适用于需要双向调节的场合 - 示例：运放电路中的零点调节

实操要点： - 焊接前先用热缩管套住引脚防短路 - 旋转轴应对准PCB板上的缺口标记 - 测试时缓慢旋转旋钮，用示波器观察信号变化是否平滑 - 大功率应用需留出3mm以上引脚长度散热

故障排查： - 出现杂音：检查滑动端接触是否良好，可滴入少量接触油 - 阻值跳动：用酒精清洁电阻膜表面 - 完全失效：测量三引脚间阻值，正常情况任意两脚间阻值之和应等于标称值

电位器三个引脚的功能分别是什么？

电位器的三个引脚功能如下：

1. 固定端1（通常标记为1或A）
   连接电位器电阻体的一端，作为电路的固定参考点。当旋钮旋转时，此引脚与滑动端之间的阻值会发生变化。

2. 滑动端（通常标记为2或W）
   连接电位器的可动触点（电刷），旋转旋钮时此引脚会在电阻体上滑动，从而改变与两个固定端之间的阻值比例。此引脚通常作为信号输出端。

3. 固定端2（通常标记为3或B）
   连接电阻体的另一端，与固定端1构成总阻值。总阻值固定不变（如10kΩ），但滑动端与两个固定端之间的阻值会随旋钮位置动态分配。

典型应用场景：
- 用作分压器时，固定端1接电源（VCC），固定端2接地（GND），滑动端输出可变电压。
- 用作可变电阻时，仅使用滑动端和任一固定端，另一固定端悬空或与滑动端短接。

注意事项：
- 引脚功能可能因型号/品牌差异而不同，需以电位器本体标注或规格书为准。
- 线性电位器（B型）阻值变化与旋转角度呈线性关系，对数电位器（A型）则呈指数关系。

如何区分电位器的输入输出引脚？

区分电位器输入输出引脚的方法：

1. 观察引脚物理特征 - 中间引脚通常是滑动端（输出端） - 两侧引脚为固定端（输入端） - 部分电位器会在外壳标注"IN"和"OUT"

2. 使用万用表测量 - 将表笔接任意两引脚 - 旋转旋钮时阻值变化的引脚对包含输出端 - 阻值不变的引脚对为两个输入端

3. 典型连接方式 - 单声道连接：两侧引脚接电源和地，中间引脚接信号线 - 双声道连接：中间引脚为公共地，两侧引脚分别接左右声道

4. 特殊类型电位器 - 带开关电位器：额外引脚用于开关功能 - 多联电位器：每组独立的三引脚结构

注意事项： - 测量前先断开电路电源 - 确认电位器阻值范围是否匹配电路需求 - 焊接时注意引脚间距避免短路

电位器接线时需要注意哪些事项？

电位器接线时需注意以下关键事项：

1. 引脚识别 - 旋转式电位器通常有3个引脚：两端为固定端（1和3），中间为滑动端（2） - 用万用表电阻档测量确认：两固定端间阻值最大，滑动端与任一端阻值随旋钮变化

2. 接线方式选择 - 可变电阻接法：使用滑动端和任一固定端（2+1或2+3） - 分压器接法：使用全部三个引脚，1脚接电源，3脚接地，2脚输出信号

3. 防干扰措施 - 信号线使用屏蔽电缆 - 高阻抗电路保持引线最短 - 必要时在滑动端对地加0.1μF电容

4. 功率匹配 - 确认电位器额定功率（常见0.1W-5W） - 计算实际功耗 P=(V²/R)＜额定功率 - 大功率应用需选线绕电位器

5. 机械保护 - 安装时避免过度拧紧螺母（扭矩通常＜0.5N·m） - 旋转轴加装限位装置防止超程 - 多圈电位器避免强制旋转超过标定圈数

6. 特殊环境处理 - 潮湿环境选用密封型电位器 - 高温环境注意温漂参数 - 振动场合使用防震固定支架

7. 安全规范 - 高压应用（＞50V）必须做好绝缘 - 金属外壳电位器需要可靠接地 - 通电状态下禁止调节（易产生电弧）

建议操作流程： 1. 断电状态下完成所有接线 2. 用万用表验证接线正确性 3. 初始设置旋钮置于中间位置 4. 上电后缓慢调节并监测信号

电位器三个引脚接错的后果是什么？

电位器三个引脚接错可能导致以下具体问题：

1. 功能失效 - 旋转轴无阻值变化 - 输出信号保持固定值（最高或最低） - 电路完全不通（开路状态）

2. 电气特性异常 - 阻值曲线反向（顺时针旋转阻值减小） - 有效调节范围缩小（如只能调节总阻值的50%） - 出现阻值跳变现象

3. 硬件损坏风险 - 超过额定功率导致过热（常见于将中间引脚接电源） - 短路电流烧毁电位器碳膜 - 连带损坏其他电路元件

4. 典型错误接法实例 - 电源与地引脚反接：立即出现最大阻值 - 信号端与固定端接反：调节方向相反 - 中间引脚悬空：完全无信号输出

检测与纠正方法 1. 使用万用表测量： - 旋转时检测1-3脚总阻值应恒定 - 1-2或2-3脚阻值应随旋转平滑变化

1. 标准接法参考： 固定端1：接电源/GND 中间端2：信号输出 固定端3：接GND/电源

2. 安全操作建议： - 断电状态下接线 - 首次通电时串联限流电阻 - 使用可调电源缓慢升高电压观察
