CAD怎么插入表格？详细操作步骤与技巧分享

cad怎么插入表格

在CAD中插入表格的详细操作步骤：

使用TABLE命令创建表格 - 输入TABLE命令或点击功能区"注释"选项卡中的"表格"按钮 - 在弹出的"插入表格"对话框中设置参数： 表格样式：选择预设或新建样式 插入方式：指定插入点/窗口 列和行设置：输入需要的列数和行数 列宽和行高：设置合适的数值
表格数据输入方法 - 双击单元格直接输入文字 - 使用Tab键横向切换单元格 - 使用方向键自由移动光标 - 右键菜单可插入符号/字段
表格样式自定义 - 输入TABLESTYLE命令 - 新建或修改表格样式： 设置文字样式/高度/颜色 调整网格线线宽/颜色 * 配置标题/表头/数据单元格格式
从Excel导入表格数据 - 在Excel中复制表格内容 - 在CAD中选择"选择性粘贴"（PASTESPEC命令） - 选择"AutoCAD图元"保持可编辑性
实用技巧 - 使用TABLEDIT命令编辑现有表格 - 按住Ctrl键可多选单元格合并 - 通过夹点编辑调整列宽行高 - 表格数据可导出为CSV格式

注意事项： - 高版本CAD支持表格公式计算 - 插入前确认单位设置与图纸匹配 - 复杂表格建议先在Excel中处理好再导入

在CAD中插入表格的操作流程如下：

启动表格命令 - 方法1：菜单栏选择"绘图(D)"→"表格..." - 方法2：命令行输入"TABLE"后按回车键 - 方法3：功能区选择"注释"选项卡→"表格"面板→"表格"按钮
设置表格样式 - 在弹出的插入表格对话框中： 选择表格样式（默认Standard或自定义样式） 设置插入方式： - 指定插入点：通过坐标确定表格位置 - 指定窗口：通过拖动确定表格大小 * 设置列和行： - 列数：输入需要的列数（1-100） - 列宽：设置每列宽度（单位与绘图一致） - 行数：输入数据行数（不包括标题行和表头行） - 行高：按文字高度指定（默认1行高度）

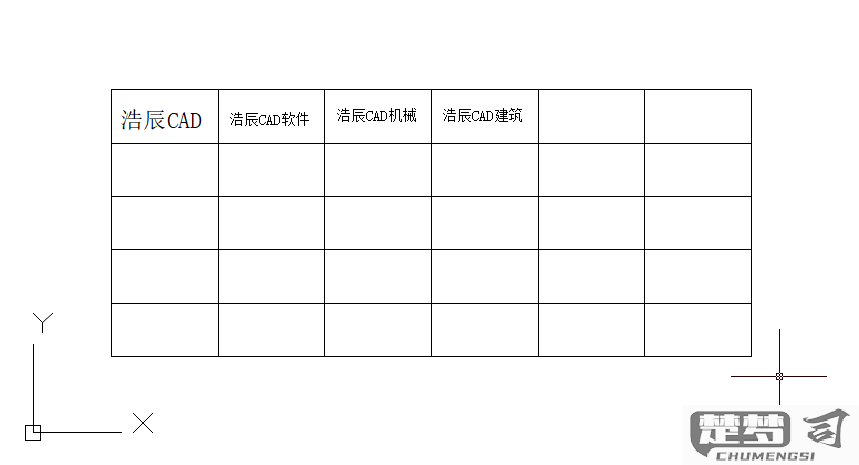

插入表格 - 点击"确定"按钮 - 在绘图区指定插入点（光标会显示表格预览） - 单击鼠标左键确认位置
编辑表格内容 - 双击单元格进入编辑状态 - 输入文字内容 - 使用Tab键切换单元格 - 右键菜单可进行： 插入/删除行列 合并/取消合并单元格 * 设置单元格格式
表格格式调整 - 选中表格后： 拖动蓝色夹点调整行高列宽 使用特性面板修改： - 文字样式 - 对齐方式 - 边框线型 - 单元格背景色
保存设置（可选） - 通过"格式"→"表格样式"保存当前样式 - 可设置默认文字高度、对齐方式等

注意事项： - 表格插入前建议先设置好单位 - 复杂表格建议先在Excel中制作后通过"OLE对象"插入 - 按住Ctrl键可选择多个单元格 - 通过"数据链接"可连接外部Excel表格实现动态更新

在CAD中自定义表格样式的详细操作步骤：

高级技巧： - 使用字段功能实现动态内容 - 通过表格样式替代快速切换外观 - 创建样式库方便跨文件使用 - 利用Excel链接功能导入外部数据

注意事项： - 复杂样式可能影响文件大小 - 某些特性在低版本CAD中不兼容 - 建议为不同用途创建专用样式 - 定期清理未使用的表格样式

在CAD中编辑插入表格内容的操作步骤如下：

双击表格进入编辑模式 - 将鼠标光标移动到需要编辑的表格单元格上 - 快速双击左键激活单元格编辑状态 - 或右键点击表格选择"编辑表格"选项
修改单元格内容 - 文字输入：直接键入新内容会覆盖原有文字 - 文字修改：使用方向键移动光标到需要修改的位置 - 多行文本：按Alt+Enter键可创建换行
使用表格工具栏（AutoCAD特有） - 选中表格后顶部会出现"表格单元"上下文选项卡 - 可调整文字样式/对齐方式/单元格格式 - 支持合并/拆分单元格操作
通过属性面板调整 - 选中表格后按Ctrl+1调出属性面板 - 可修改： - 文字高度/字体 - 单元格背景色 - 边框线型和颜色
外部数据关联（高级功能） - 右键表格选择"数据链接" - 可连接Excel文件实现动态更新 - 需保持源文件路径不变
