CAD坐标怎么输入？绝对坐标、相对坐标和极坐标输入方法详解

cad坐标怎么输入

在CAD中输入坐标的详细操作方法：

1. 绝对坐标输入 - 格式：X,Y - 示例：输入"100,50"表示X轴100单位，Y轴50单位的位置 - 操作步骤： a) 启动绘图命令（如LINE） b) 直接在命令行输入X,Y数值 c) 按Enter确认

2. 相对坐标输入 - 格式：@ΔX,ΔY - 示例：输入"@50,-30"表示相对于上一点X轴增加50，Y轴减少30 - 操作步骤： a) 指定第一个点 b) 输入@符号后跟坐标差值 c) 按Enter确认

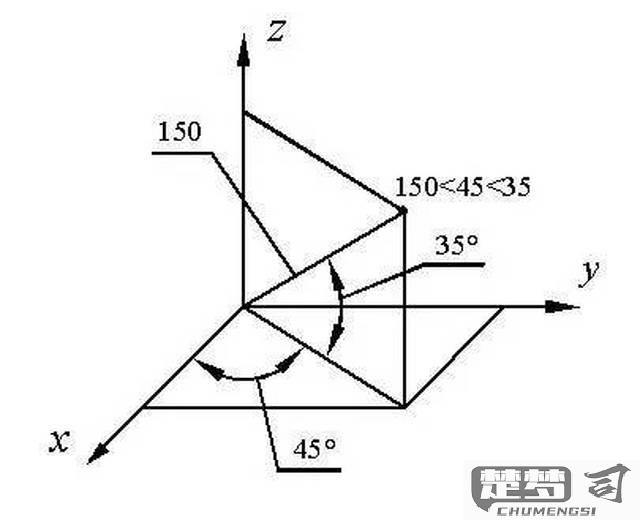

3. 极坐标输入 - 格式：@距离<角度 - 示例：输入"@100<45"表示距离上一点100单位，45度方向 - 操作步骤： a) 指定基点 b) 输入@距离<角度 c) 按Enter确认

4. 动态输入设置 - 开启状态栏"动态输入"按钮（F12键） - 在光标旁直接输入坐标值 - 通过Tab键切换X/Y坐标输入框

5. 坐标显示控制 - 状态栏坐标显示区右键菜单可选择： - 相对坐标（显示相对于上一点的距离和角度） - 绝对坐标（显示当前光标的世界坐标）

注意事项： - 确保当前坐标系正确（世界坐标系WCS或用户坐标系UCS） - 输入时使用英文逗号分隔X,Y值 - 角度默认以X轴正向为0度，逆时针为正方向 - 可通过UNITS命令设置单位格式和精度

CAD坐标输入步骤详解？

在CAD软件中输入坐标的详细操作流程如下：

1. 启动坐标输入功能 - 激活绘图命令（如直线LINE、多段线PLINE等） - 观察命令行提示"指定第一个点"或"指定下一点"

2. 选择坐标输入方式 绝对直角坐标：输入X,Y值（如"100,50"） 相对直角坐标：输入@ΔX,ΔY（如"@30,-20"） 绝对极坐标：输入长度<角度（如"150<45"） 相对极坐标：输入@长度<角度（如"@80<30"）

3. 动态输入设置（可选） - 按F12键切换动态输入 - 在状态栏右键"动态输入"进行详细设置 - 启用指针输入和标注输入可提升效率

4. 坐标输入实践示例 `cad 命令: LINE 指定第一个点: 50,50 （绝对坐标起点） 指定下一点: @100,0 （向右绘制100单位水平线） 指定下一点: @0,50 （向上绘制50单位垂直线） 指定下一点: @-100<45 （向左下方45度方向绘制100单位斜线） `

5. 实用技巧 - 按F6键切换坐标显示模式 - 使用#前缀强制绝对坐标（如"#200,100"） - 结合对象捕捉(F3)确保精确点定位 - 在等轴测绘图时使用F5切换等轴测平面

注意事项： • 输入法需切换至英文状态 • 逗号必须使用英文半角格式 • 极坐标角度以X轴正向为0度基准 • 相对坐标基于上一个输入点计算

如何在CAD中精确输入坐标点？

在CAD中精确输入坐标点需要掌握几种核心方法：

1. 绝对坐标输入法 - 格式：X,Y - 示例：输入100,50表示X轴100单位，Y轴50单位的点 - 适用场景：已知点的绝对坐标时使用

2. 相对坐标输入法 - 格式：@X,Y - 示例：@50,-30表示相对于前一点X方向移动50，Y方向移动-30 - 注意：需先确定参考点

3. 极坐标输入法 - 格式：@距离<角度 - 示例：@100<45表示距离前一点100单位，45度方向 - 技巧：角度以X轴正向为0度基准

4. 动态输入设置 - 按F12开启动态输入 - 在状态栏右键"动态输入"进行详细设置 - 可切换绝对/相对坐标模式

5. 对象捕捉辅助 - 按F3开启对象捕捉 - 结合临时追踪点(TT)命令精确定位 - 常用捕捉点：端点(END)、中点(MID)、交点(INT)

6. 坐标显示控制 - 按F6切换坐标显示模式 - 三种显示状态：静态/动态/距离和角度

7. 实用技巧 - 使用'ID'命令查询现有点的坐标 - 结合'FROM'临时参考点命令 - 在绘制时按住Shift键临时切换输入方式

注意事项： - 检查单位设置(UNITS命令) - 确认当前坐标系(WCS/UCS) - 二维绘图时Z坐标默认为0可省略 - 输入负数表示反方向

CAD坐标输入常见问题及解决方法？

1. 坐标输入无效或不被识别

• 问题表现：输入坐标后无反应或提示无效
• 原因分析：
  • 当前未处于命令输入状态
  • 坐标格式输入错误
  • 动态输入功能未开启
• 解决方案：
  • 确认已激活绘图命令（如LINE、RECTANG等）
  • 检查坐标格式应为"X,Y"（英文逗号）
  • 按F12键开启动态输入功能
  • 尝试在命令窗口直接输入坐标

2. 相对坐标输入异常

• 问题表现：@符号输入的相对坐标无效
• 原因分析：
  • 未正确使用相对坐标前缀
  • 坐标系设置问题
  • 捕捉模式干扰
• 解决方案：
  • 确保使用"@X,Y"格式（如@100,50）
  • 检查UCS与WCS坐标系状态
  • 临时关闭对象捕捉（F3）
  • 尝试使用"相对极坐标"格式（@距离<角度）

3. 坐标显示与实际位置不符

• 问题表现：输入坐标后对象位置错误
• 原因分析：
  • 单位设置不一致
  • 坐标系未归零
  • 图形界限限制
• 解决方案：
  • 使用UNITS命令检查图形单位
  • 执行UCS→World重置坐标系
  • 检查LIMITS设置的图形界限
  • 使用ID命令验证点位置

4. 动态输入与命令行坐标冲突

• 问题表现：动态输入框与命令行显示不同
• 原因分析：
  • 动态输入设置不当
  • 输入焦点未同步
• 解决方案：
  • 右键动态输入图标→设置→勾选"指针输入"
  • 统一使用Tab键切换输入字段
  • 在选项→用户偏好中调整输入优先级

5. 三维坐标Z值异常

• 问题表现：Z轴坐标不受控制
• 原因分析：
  • 工作平面设置问题
  • 对象特性中包含Z值
  • 捕捉到三维点
• 解决方案：
  • 使用FLATTEN命令压平对象
  • 检查ELEV命令设置的工作平面高度
  • 在对象特性面板中强制Z=0
  • 使用二维捕捉替代三维捕捉

6. 坐标输入精度问题

• 问题表现：坐标自动舍入或精度不足
• 原因分析：
  • 单位精度设置过低
  • 捕捉栅格间距过大
• 解决方案：
  • 使用UNITS命令调整显示精度
  • 修改SNAPGRID的捕捉间距
  • 启用坐标过滤器（.XY等）
  • 使用CAL命令进行精确计算

高级技巧

1. 坐标过滤器：通过.X/.Y/.Z提取特定坐标值
2. 临时替代键：Shift+右键调用坐标输入选项
3. 从文本导入坐标：使用SCRIPT命令批量输入
4. 查询修正：LIST命令检查对象坐标数据
5. 系统变量检查：检查LASTPOINT、UCSORG等变量
