CAD怎么标注坐标？详细步骤与技巧全解析

cad怎么标注坐标

在CAD中标注坐标的操作步骤如下：

使用ID命令查询坐标 - 输入ID命令回车 - 点击需要标注的点 - 命令行会显示该点的X,Y,Z坐标值

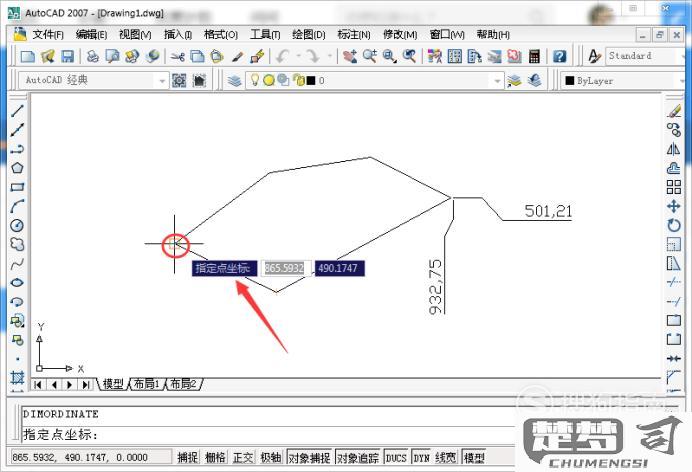

创建坐标标注 - 输入DIMORDINATE命令（或缩写DOR）回车 - 指定特征点位置 - 指定引线端点位置
设置坐标标注样式 - 输入DIMSTYLE命令打开标注样式管理器 - 在"主单位"选项卡中设置： - 单位格式：小数 - 精度：根据需求选择（建议0.000） - 小数分隔符：句点
批量标注技巧 - 使用DATAEXTRACTION命令可批量提取多个点坐标 - 通过属性提取生成坐标表格
注意事项 - 标注前确认绘图单位为毫米/米等实际单位 - 检查当前UCS坐标系是否正确 - 对于大批量标注可考虑使用LISP脚本自动化
三维坐标标注 - 使用UCS命令设置合适的工作平面 - Z坐标值会显示在标注中 - 可通过不同标注样式区分XY/Z坐标

可通过F12键打开动态输入实时查看坐标值，标注后建议锁定标注图层防止误修改。

在CAD软件中标注坐标的详细操作步骤如下：

打开需要标注坐标的CAD图纸文件 - 启动AutoCAD或其他CAD软件 - 通过"文件>打开"选择目标图纸
设置标注样式（可选但推荐） - 输入命令"DIMSTYLE"打开标注样式管理器 - 新建或修改标注样式 - 设置文字高度、箭头大小等参数 - 将新建样式设为当前
启用坐标标注功能 - 方法一：命令行输入"DIMORDINATE"（缩写DOR） - 方法二：菜单栏选择"标注>坐标"
指定基准点 - 捕捉需要标注坐标的基准点（如原点） - 可通过对象捕捉（F3）精确定位
放置坐标标注 - 移动光标确定标注引线方向 - 单击确定标注文字位置 - X坐标标注需水平移动光标 - Y坐标标注需垂直移动光标
批量标注技巧 - 使用"QDIM"命令可快速标注多个点坐标 - 配合"点坐标"命令（ID）查询坐标值
标注格式调整 - 双击标注文字可编辑内容 - 通过属性面板（Ctrl+1）修改精度单位 - 设置显示小数位数（通常保留3位）
保存标注结果 - 标注完成后保存文件 - 建议另存副本以防误操作

注意事项： - 标注前确认图纸单位设置正确 - 复杂图形建议分层标注 - 标注文字避免与其他图形重叠 - 可通过"UCS"命令调整坐标系方向

在CAD中快速标注多个坐标点可以通过以下步骤实现：

使用数据提取功能批量获取坐标 - 输入命令DATAEXTRACTION打开数据提取向导 - 选择"创建新数据提取"→"图纸/图纸集"→勾选"仅当前图纸" - 过滤对象类型选择"点"→勾选"位置X"和"位置Y"属性 - 输出格式选择"将数据输出至外部文件(.xls/.csv)"
使用字段功能自动标注 - 创建单行文字(TEXT) - 右键选择"插入字段" - 字段类别选择"对象"→字段名称选择"位置" - 点击"选择对象"按钮选取需要标注的点 - 格式选择"X,Y坐标"
使用LISP脚本批量标注（高效方案） (defun c:labelpts (/ ss i ent pt) (setq ss (ssget '((0 . "POINT")))) (repeat (setq i (sslength ss)) (setq ent (ssname ss (setq i (1- i))) (setq pt (cdr (assoc 10 (entget ent)))) (command "_.text" pt "" "" (strcat "X=" (rtos (car pt) 2 3) ",Y=" (rtos (cadr pt) 2 3)) ) (princ) ) 将上述代码保存为.lsp文件后，通过APPLOAD命令加载，执行labelpts命令即可自动标注所有点坐标
使用表格标注（适合大量坐标点） - 执行TABLE命令创建表格 - 在表格单元格中插入字段→选择"对象"字段 - 参照步骤2的方法设置坐标字段 - 通过复制单元格快速生成多个坐标标注

注意事项： - 标注前建议设置好文字样式和高度 - 对于三维点需额外标注Z坐标 - 使用UCS坐标系时需注意坐标转换 - 大量标注时建议分层管理
