cad怎么导入su？详细步骤与常见问题解决

cad怎么导入su

将CAD文件导入SketchUp(SU)需要遵循特定步骤确保模型完整性和准确性：

1. CAD文件准备 - 清理CAD文件中不必要的元素（标注、填充、文字等） - 确保所有图形闭合且在同一平面（Z轴归零） - 将需要导入的图形放置在单独图层 - 保存为兼容格式（建议使用.dwg 2007版本）

2. SketchUp导入设置 - 打开SU后选择"文件 > 导入" - 文件类型选择"AutoCAD文件(.dwg,.dxf)" - 点击右下角"选项"按钮进行设置： 合并共面平面：勾选 平面方向一致：勾选 单位：选择与CAD文件匹配的单位（毫米/米/英寸） 比例：保持1:1

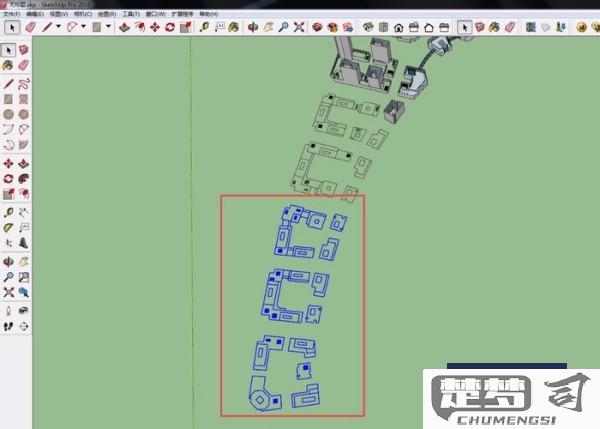

3. 导入后处理 - 全选导入的图形（Ctrl+A） - 使用"修复直线"插件检查断线 - 对导入的面进行封面操作（可使用SU封面插件） - 检查模型比例是否正确 - 将导入内容创建为组件便于管理

4. 常见问题解决 - 出现破面：检查CAD原文件是否有未闭合线段 - 比例错误：重新导入并确认单位设置 - 丢失图层：在CAD中确保图形未被冻结 - 文件过大：在CAD中先进行PU清理

5. 优化建议 - 复杂CAD文件可分多次导入 - 导入前在CAD中使用"FLATTEN"命令压平三维图形 - 对于大型项目，考虑分批导入不同楼层或区域 - 保存为.skp文件前清理未使用组件

注意：SketchUp Pro版本对CAD文件兼容性更好，建议使用专业版进行重要项目操作。

cad导入su的详细步骤教程？

将CAD文件导入SketchUp（SU）的详细操作流程如下：

1. CAD文件准备 - 在AutoCAD中打开需要导入的DWG/DXF文件 - 执行清理操作：输入PU命令清理多余图层和未使用对象 - 确保所有图形位于同一坐标系（建议世界坐标系） - 删除不必要的填充、标注等非建模元素 - 将重要元素分层整理（建议墙/窗/门等分不同图层）



2. 文件导出设置 - 点击"文件→另存为" - 选择DXF或DWG格式（建议2007版本） - 在"选项"中勾选"保持图层信息" - 单位设置为毫米（与SU建模单位一致）

3. SketchUp导入设置 - 打开SU后选择"文件→导入" - 文件类型选择"AutoCAD文件（.dwg,.dxf）" - 点击右侧"选项"按钮进行设置： - 合并共面平面（建议勾选） - 保持绘图原点（重要） - 单位选择"毫米"（需与CAD一致） - 最大光顺角度设为15-30度 - 曲线段数保持默认12-24段

4. 导入后处理 - 全选模型执行"编辑→面→统一法线方向" - 使用"擦除"工具删除多余线段 - 对断开的线条使用"线→焊接"命令 - 检查并修复可能出现的面缺失问题 - 建议立即创建组件/群组管理不同构件

5. 常见问题解决 - 出现破面：检查CAD是否有未闭合曲线 - 比例异常：确认双方单位设置一致 - 丢失图层：重新导出时勾选图层选项 - 文件过大：在CAD中先分解块参照

6. 优化建议 - 复杂模型建议分多次导入 - 导入前在CAD中将Z轴归零（输入FLATTEN命令） - 对曲面物体建议先在CAD简化再导入 - 大型场地模型可考虑分区块导入

注意事项：导入后建议立即保存为SKP文件，SU2020及以上版本对CAD文件兼容性更好。若导入失败，可尝试将CAD文件另存为DXF R12格式再次导入。

cad导入su时常见问题及解决方法？

1. 文件导入失败或无法识别

• 可能原因：CAD文件版本过高/格式不兼容
• 解决方案：
  • 在CAD中另存为2007版DXF或DWG格式
  • 检查文件是否损坏，尝试在CAD中修复（RECOVER命令）
  • 确保文件不是只读属性

2. 导入后模型位置异常

• 可能原因：CAD原点与SU原点不匹配
• 解决方案：
  • 在CAD中将图形移动到世界坐标系原点（0,0,0）
  • 使用PURGE命令清理多余数据
  • 导入时勾选"保持原点"选项

3. 线条断裂或缺失

• 可能原因：CAD中存在微小线段/重复线
• 解决方案：
  • 在CAD中使用OVERKILL命令删除重复线
  • 调整SU导入选项中的"合并共面面"参数
  • 检查CAD中是否有未闭合的多段线

4. 导入后模型过于复杂

• 可能原因：CAD包含大量无用图层/细节
• 解决方案：
  • 导入前在CAD中冻结/关闭不必要图层
  • 删除标注、填充等非必要元素
  • 考虑将CAD文件分多个部分导入

5. 比例不正确

• 可能原因：单位设置不一致
• 解决方案：
  • 确认CAD和SU使用相同单位制（米/毫米）
  • 在SU导入选项中选择正确单位
  • 检查CAD中是否有异常缩放（LIST命令查询尺寸）

6. 曲面/三维实体导入问题

• 可能原因：复杂曲面转换困难
• 解决方案：
  • 在CAD中将三维实体转换为网格（MESH命令）
  • 降低曲面细分程度
  • 考虑使用中间格式（如3DS）转换

优化导入流程建议

1. CAD预处理： - 使用AUDIT命令检查错误 - 删除所有布局空间内容 - 简化复杂图块

2. SU导入设置： - 勾选"合并共面面" - 适当调整曲线细分参数 - 选择正确的图层处理方式

3. 导入后处理： - 使用SU的清理插件（如CleanUp³）优化模型 - 检查并修复破面 - 重组相关几何体

高级技巧

• 对于大型CAD文件，考虑分图层分批导入
• 使用插件（如CADtoSU）进行专业转换
• 在CAD中预先将等高线转换为三维地形
• 复杂机械零件建议转换为STEP格式再导入

cad和su文件格式兼容性分析？

CAD与SketchUp(SU)文件格式兼容性存在以下关键点：

1. 直接兼容性 - AutoCAD(DWG/DXF)与SketchUp(SKP)无法直接互开 - 需通过中间格式转换实现文件交换

2. 推荐转换流程 `mermaid graph LR A[CAD文件] -->|导出为| B[DWG/DXF] B -->|导入| C[SketchUp] C -->|处理| D[优化模型] D -->|导出| E[SKP/DWG] `

3. 具体转换方法 - CAD到SU： - 在AutoCAD中清理无用图层和元素 - 使用"PURGE"命令减少文件体积 - 导出为DWG 2013格式（兼容性最佳） - 在SU中通过"文件>导入"选择DWG文件

• SU到CAD：
  • 在SU中简化模型（减少面数）
  • 使用"文件>导出>3D模型"选择DWG格式
  • 设置导出选项：
    • 导出类型：ACAD 2007 DWG
    • 比例：1:1
    • 几何图形：完整（保留图层）

1. 常见问题解决方案 - 丢失文字：转换前将CAD文字转为几何图形 - 面缺失：检查SU中的面方向（右键>反转面） - 比例错误：确认双方单位设置一致 - 图层混乱：在CAD中预先整理图层结构

2. 专业工具推荐 - Autodesk FBX Converter（处理复杂材质） - SimLab DWG Exporter（批量转换） - CADtoEarth（地理数据转换）

3. 版本注意事项 - AutoCAD 2023+与SketchUp 2022+兼容性最佳 - 旧版本建议使用DXF格式作为中间格式 - Mac系统需注意字体兼容性问题

4. 高级技巧 - 在CAD中将3D模型分解为多个2D平面视图分别导出 - 使用SU的"生成面"功能修复破损几何体 - 对于大型模型，分批导入/导出
