CAD镜像怎么操作？详细步骤与技巧全解析

cad镜像怎么操作

在AutoCAD中进行镜像操作的具体步骤如下：

高级技巧： - 镜像文字时可通过系统变量MIRRTEXT控制文字方向 - 设置为0时文字可读性保持不变 - 设置为1时文字会完全镜像 - 使用对象捕捉(OSNAP)精确指定镜像线上的点 - 结合极轴追踪可创建特定角度的镜像线

注意事项： - 镜像后对象的图层属性保持不变 - 块参照和外部参照也可以进行镜像操作 - 镜像操作会保持对象的原始比例关系

常见问题解决： - 如果镜像后对象消失，检查是否误选了删除源对象 - 镜像线角度不准确时，可开启正交模式(F8) - 复杂对象镜像失败时可尝试先分解(EXPLODE)对象

在CAD软件中进行镜像操作需要按照以下步骤执行：

高级技巧： - 按住Shift键可强制镜像线保持水平或垂直 - 对象特性（如线型、颜色）会被完整镜像 - 对块参照进行镜像时，可勾选"MIRRTEXT"系统变量控制文字是否镜像 - 使用对象捕捉功能可精确定位镜像线的端点

注意事项： - 镜像操作不可撤销，建议先保存文件 - 复杂图形镜像时可能出现重叠，需检查清理 - 标注尺寸镜像后可能需要重新调整

在CAD中快速镜像对象可以通过以下步骤实现：

激活镜像命令

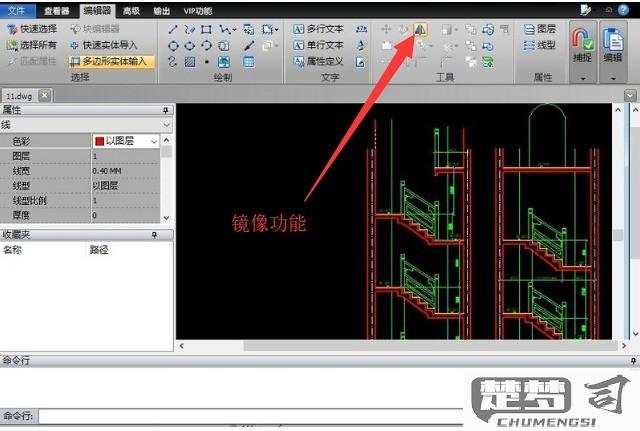

输入MIRROR命令或点击修改工具栏中的镜像图标（通常显示为双向箭头符号）。
选择镜像对象
用鼠标左键框选需要镜像的对象，按回车键确认选择。
指定镜像线
通过以下两种方式确定镜像轴线： - 直接点击两个点形成临时镜像轴线 - 输入坐标值精确定位镜像线位置
处理源对象
命令行会提示"是否删除源对象？[是(Y)/否(N)]"： - 输入Y：镜像后删除原始对象 - 输入N（默认选项）：保留原始对象
高级技巧
- 按住Shift键可临时启用正交模式，方便创建水平/垂直镜像线 - 使用对象捕捉（F3）精确定位镜像线的端点 - 对块参照镜像时，可勾选"MIRRTEXT"系统变量控制文字是否镜像

注意事项： - 镜像三维对象时需注意当前UCS坐标系方向 - 大量对象镜像时可先创建选择集提高效率 - 通过"MIRRHATCH"系统变量可控制填充图案的镜像行为

掌握CAD镜像命令的高效使用技巧能显著提升绘图效率。以下是关键操作要点：

基础镜像操作 - 输入MIRROR或MI命令激活功能 - 选择需要镜像的对象后回车确认 - 指定镜像线的第一点和第二点 - 系统提示"要删除源对象吗？"时按需求选择Y/N
精准定位技巧 - 配合对象捕捉(F3)确保镜像线准确 - 使用相对坐标(@x,y)精确定位镜像点 - 临时启用正交模式(F8)创建水平/垂直镜像线
文字镜像处理 - 设置MIRRTEXT系统变量： - 0：保持文字可读性（推荐） - 1：完全镜像文字（含反向效果）
复杂对象处理 - 对块参照镜像时注意基点位置 - 镜像填充图案需检查HATCHEDIT设置 - 标注镜像后建议使用DIMREASSOCIATE重新关联
高级应用场景 - 配合夹点编辑进行动态镜像 - 创建对称图形时先做半图再镜像 - 三维建模中使用MIRROR3D命令
效率优化建议 - 将常用镜像操作录制为动作宏 - 为特定镜像线创建构造线作为参照 - 对重复镜像操作建议先成组(Group)

注意事项： - 镜像后检查图层属性是否异常 - 复杂图形镜像可能影响性能，可分段操作 - 重要操作前建议创建备份副本
