CAD修剪怎么操作？详细步骤与技巧全解析

cad修剪怎么操作

在CAD软件中进行修剪操作需要掌握以下几个关键步骤：

1. 启动修剪命令 - 命令行输入TRIM或TR后按回车 - 或点击修改工具栏中的修剪图标（剪刀形状）

2. 选择剪切边界 - 用鼠标左键选择作为修剪边界的对象 - 可多选，按回车确认选择完成 - 不选择任何边界直接回车表示所有对象都可作为潜在边界

3. 选择要修剪的对象 - 将光标移动到需要修剪的部分 - 注意要点击需要删除的那一侧线段 - 支持框选多个对象进行批量修剪

4. 高级技巧： - 按住Shift键可临时切换为延伸命令 - 输入F可使用围栏选择模式 - 输入C可使用窗交选择模式 - 输入U可撤销上一步修剪操作

5. 常见问题处理： - 对象无法修剪时检查是否在同一平面 - 确保对象之间有实际交点 - 对于块参照需要先分解



6. 快捷操作： - 双击修剪命令可连续操作 - 右键菜单提供快速选项 - 空格键可重复上一步操作

建议在实际操作时打开对象捕捉（F3）和正交模式（F8）以获得更精确的修剪效果。对于复杂图形，可先冻结不需要的图层简化显示。

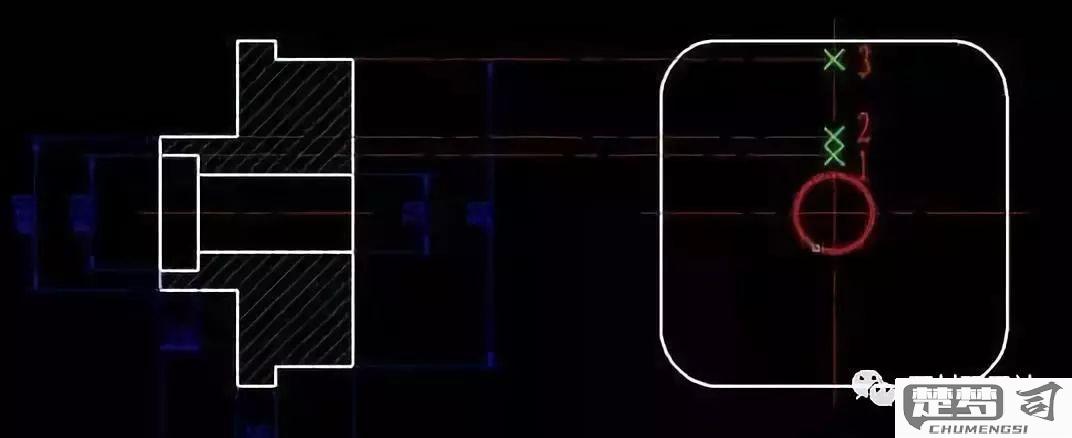

CAD修剪工具的具体使用步骤？

打开CAD软件并加载需要编辑的图纸文件。在顶部菜单栏找到"修改"选项卡，点击展开下拉菜单后选择"修剪"工具（快捷键TR+空格）。此时命令行会提示"选择剪切边"，用鼠标左键单击选择作为修剪基准的边界线（可多选），按空格键确认。命令行变为"选择要修剪的对象"，用鼠标左键逐个点击需要修剪的线段多余部分（注意点击位置应在需要删除的线段侧）。对于复杂图形，可按住鼠标左键拖动进行框选。完成修剪后按ESC键退出命令。若误删线段，立即使用CTRL+Z撤销操作。当需要修剪对象与多条边界相交时，可按住SHIFT键临时切换为延伸模式。对于封闭区域修剪，建议先用"边界"命令创建临时修剪边界。在2018及以上版本中，可使用"快速修剪"模式，直接选择要修剪的对象而无需预先选择边界。

如何在CAD中高效修剪图形？

在CAD中高效修剪图形需要掌握核心命令与操作技巧：

1. 修剪命令（TRIM）的深度应用 - 输入TR或TRIM启动命令 - 选择剪切边后按Enter确认 - 左键点击需要修剪的部分 - 按住Shift可临时切换为延伸模式

2. 快速选择技巧 - 使用Fence选择方式：输入F后绘制穿过需修剪对象的多段线 - 采用Crossing选择：从右向左拉框选择与框线相交的所有对象 - 输入ALL选择所有对象作为潜在剪切边

3. 高级修剪方法 - 边界修剪：先创建闭合多段线作为边界，再用TRIM命令 - 批量修剪：结合QSELECT命令快速选择特定类型对象进行修剪 - 图层隔离：通过LAYISO命令隔离需要操作的图层

4. 效率优化设置 - 调整PICKADD系统变量为1实现累加选择 - 设置EDGEMODE为1允许延伸修剪 - 使用TRIMEXTENDMODE控制修剪/延伸行为

5. 实用快捷键组合 - TR+空格+空格：快速启动修剪并自动选择所有对象作为剪切边 - TR+Enter+Enter：同样效果但适用于非英语版本CAD - Shift+鼠标滚轮：快速平移视图检查修剪结果

6. 常见问题处理 - 修剪不生效时检查对象是否在同一平面 - 确保对象未锁定或冻结 - 遇到复杂图形可先分解（EXPLODE）再修剪

建议通过实际案例练习这些技巧，例如从简单几何图形开始，逐步过渡到复杂工程图纸的修剪操作。定期使用这些方法可显著提升CAD绘图效率。

CAD修剪操作常见问题及解决方法？

1. 无法选择修剪边界

• 问题现象：执行TRIM命令后无法选中边界对象
• 原因分析：
  • 对象不在当前视图范围内
  • 对象位于锁定或冻结图层
  • 对象类型不支持作为修剪边界（如样条曲线）
• 解决方案：
  • 使用ZOOM命令检查视图范围
  • 检查图层状态（LAYER命令）
  • 将复杂对象分解为直线/圆弧（EXPLODE命令）

2. 修剪后出现意外结果

• 问题现象：修剪后对象被完全删除或保留错误部分
• 原因分析：
  • 选择修剪对象时点击位置错误
  • 对象存在重叠或微小间隙
• 解决方案：
  • 按住Shift键临时切换为延伸模式
  • 使用F8正交模式确保准确选择
  • 执行OVERKILL命令清理重复对象

3. 修剪命令反应迟缓

• 问题现象：执行TRIM命令时系统卡顿
• 原因分析：
  • 图形文件过大（超过10MB）
  • 包含大量复杂图块或填充
• 解决方案：
  • 使用PURGE命令清理无用对象
  • 将复杂图块转换为简单对象
  • 分区域进行修剪操作

4. 无法修剪多段线

• 问题现象：多段线对象无法被正常修剪
• 原因分析：
  • 多段线存在自相交
  • 多段线顶点过多
• 解决方案：
  • 使用PEDIT命令简化多段线
  • 设置系统变量PLINETYPE=2
  • 将多段线转换为普通线段（FLATTEN命令）

5. 修剪后出现缺口

• 问题现象：修剪后对象连接处出现微小间隙
• 原因分析：
  • 对象未实际相交
  • 系统精度设置不当
• 解决方案：
  • 调整APERTURE大小（建议5-10像素）
  • 设置UNIT为更高精度（0.0000）
  • 使用JOIN命令手动连接对象

高级技巧

1. 快速修剪：输入TRIM→空格两次→直接点选要修剪的部分
2. 批量修剪：使用FENCE选择模式框选多个要修剪的对象
3. 恢复修剪：立即UNDO或使用OOPS命令恢复被误删对象
4. 非共面修剪：设置UCS与对象平面一致后再执行修剪
